Elemento de fixação para perfis de alumínio 94-200 series

em aço zincadoduplode ângulo reto

Definição

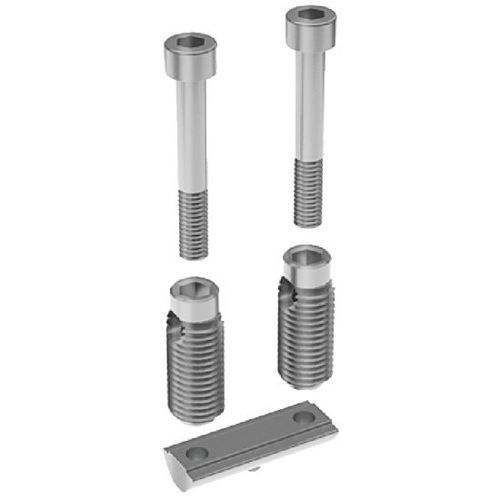

A fixação automática dupla é um acessório composto por 2 buchas auto-roscantes, 2 parafusos de cabeça cilíndrica com soquete e uma barra dupla, concebido para montar dois perfis de alumínio em ângulo reto de forma rápida e segura.

Material

• Aço zincado.

Versões

• Versão dupla: para conexão a 90° de perfis de alumínio forma I.
• Também disponível: versão simples (aço ou inox) para conexão a 90° de perfis forma B ou I, e conector automático para união extremidade a extremidade.

Intervalo dimensional
Compatível com perfis que possuem ranhura de 8 mm.

Utilização

• Permite montagem rápida e segura de dois perfis de alumínio a 90°.
• Não requer preparação nem pré-furação graças à rosca auto-roscante das buchas.

Montagem

• Enroscar as buchas auto-roscantes em duas ranhuras opostas do primeiro perfil a partir da extremidade que ficará apoiada no segundo perfil.
• Deslizar a barra dupla na ranhura do segundo perfil no ponto de conexão.
• Inserir os parafusos nas buchas e apertar sobre a barra dupla para montar os dois perfis.

Outras versões disponíveis

• Fixação automática simples em aço ou inox (série 94-200).
• Conector automático para união extremidade a extremidade em aço ou inox (série 94-202).

Exemplo de pedido
EXAMPLE OF ORDER: 94-2003-8-40

Especificações técnicas

• Série: 94-200
• Denominação comercial: Fixação automática (dupla)
• Função: Montagem a 90° de perfis de alumínio (forma I)
• Material: Aço zincado
• Ranhura compatível: 8 mm
• Referências exemplo: 94-2003-8-40; 94-2003-8-80; 94-2004-8-40; 94-2004-8-80
• Forma de perfil compatível: I (versões standard / ESD conforme referência)
• Perfil (mm): 40 ou 80 (conforme referência)
• d1 (mm): 12 (conforme referência)
• l1 (mm): 31 (conforme referência)
• l2 (mm): 26.4 ou 66.4 (conforme referência)
• s1 (mm): 5
• s2 (mm): 6
• Parafusos fornecidos: M6x40
• Uso típico: montagem rápida de estruturas em perfis de alumínio sem preparação mecânica.
• Variantes e atributos de exemplo:
  • 94-2003-8-40 — Standard, Forma I, Ranhura 8, Perfil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Parafusos M6x40.
  • 94-2003-8-80 — Standard, Forma I, Ranhura 8, Perfil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Parafusos M6x40.
  • 94-2004-8-40 — ESD, Forma I, Ranhura 8, Perfil 40, d1 = 12 mm, l1 = 31 mm, l2 = 26.4 mm, s1 = 5 mm, s2 = 6 mm, Parafusos M6x40.
  • 94-2004-8-80 — ESD, Forma I, Ranhura 8, Perfil 80, d1 = 12 mm, l1 = 31 mm, l2 = 66.4 mm, s1 = 5 mm, s2 = 6 mm, Parafusos M6x40.
