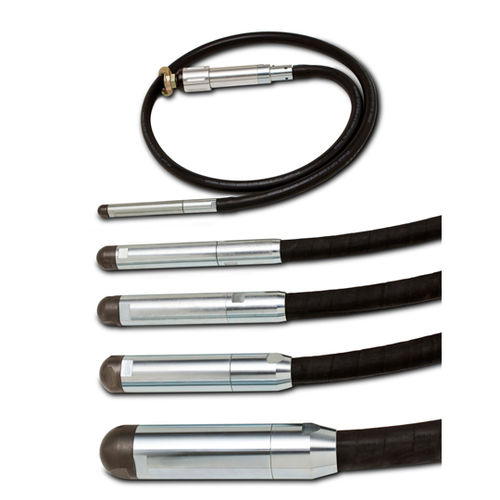

Vibrador interno pneumático para concreto PNU series

Visão geral do produto
Os vibradores pneumáticos internos PNU foram concebidos para a vibração interna do betão em obras equipadas com compressor de ar. Apresentam uma válvula acionada por came para funcionamento sem necessidade de manutenção, rotação bidirecional e depósito de óleo para prolongar os intervalos de serviço.

Aplicações
Os PNU são adequados para a consolidação interna do betão em obra e em pré-fabricação quando não exista alimentação elétrica ou quando se prefiram ferramentas pneumáticas. O design compacto facilita a manobrabilidade em espaços confinados e em várias aplicações.

Benefícios

• SEM ELETRICIDADE — Funcionam com compressor de ar, eliminando a necessidade de alimentação eléctrica no local.
• VERSATILIDADE — Disponíveis em vários diâmetros de agulha (25–100 mm) e comprimentos de mangueira (2–8 m) conforme as exigências do projeto.
• DURABILIDADE — Válvula acionada por came e componentes tratados com depósito de óleo integrado para maior vida útil.
• LEVE E COMPACTO — Pequeno volume e peso reduzido para facilitar a manobra na obra.

Modelos disponíveis

• PNU 25-2
• PNU 60-2
• PNU 80-2
• PNU 100-2
• PNU 25-4
• PNU 25-6
• PNU 25-8
• PNU 100-4
• PNU 60-4
• PNU 80-4
• PNU 60-6
• PNU 80-6
• PNU 100-6
• PNU 60-8
• PNU 80-8
• PNU 40-2
• PNU 50-2
• PNU 40-4
• PNU 40-6
• PNU 40-8
• PNU 50-4
• PNU 50-6
• PNU 50-8

Tabela técnica (valores por modelo)
PNU 25-2 | PNU 60-2 | PNU 80-2 | PNU 100-2 | PNU 25-4 | PNU 25-6 | PNU 25-8 | PNU 100-4 | PNU 60-4 | PNU 80-4 | PNU 60-6 | PNU 80-6 | PNU 100-6 | PNU 60-8 | PNU 80-8 | PNU 40-2 | PNU 50-2 | PNU 40-4 | PNU 40-6 | PNU 40-8 | PNU 50-4 | PNU 50-6 | PNU 50-8
DIÂMETRO: 25 mm | 65 mm | 75 mm | 100 mm | 25 mm | 25 mm | 25 mm | 100 mm | 65 mm | 75 mm | 65 mm | 75 mm | 100 mm | 65 mm | 75 mm | 40 mm | 50 mm | 40 mm | 40 mm | 40 mm | 50 mm | 50 mm | 50 mm
FORÇA CENTRÍFUGA: 700 N | 9.000 N | 12.000 N | 22.000 N | 700 N | 700 N | 700 N | 22.000 N | 9.000 N | 12.000 N | 9.000 N | 12.000 N | 22.000 N | 9.000 N | 12.000 N | 1.960 N | 3.350 N | 1.960 N | 1.960 N | 1.960 N | 3.350 N | 3.350 N | 3.350 N
COMPRIMENTO: 2 m | 2 m | 2 m | 2 m | 4 m | 6 m | 8 m | 4 m | 4 m | 4 m | 6 m | 6 m | 6 m | 8 m | 8 m | 2 m | 2 m | 4 m | 6 m | 8 m | 4 m | 6 m | 8 m
Consumo de ar (m³/h): 4 | 27 | 38 | 45 | 4 | 4 | 4 | 45 | 27 | 38 | 27 | 38 | 45 | 27 | 38 | 14 | 22 | 14 | 14 | 14 | 22 | 22 | 22
REVOLUÇÕES (r.p.m): 20.000 | 17.000 | 15.000 | 13.500 | 20.000 | 20.000 | 20.000 | 13.500 | 17.000 | 15.000 | 17.000 | 15.000 | 13.500 | 17.000 | 15.000 | 19.000 | 18.000 | 19.000 | 19.000 | 19.000 | 18.000 | 18.000 | 18.000

Características / especificações técnicas

• Operação: pneumática (com compressor de ar), rotação bidirecional.
• Válvula: válvula acionada por came, sem necessidade de manutenção.
• Durabilidade: depósito de óleo integrado e componentes tratados para maior vida útil.
• Diâmetros disponíveis: 25, 40, 50, 65, 75, 100 mm.
• Comprimentos disponíveis: 2 m, 4 m, 6 m, 8 m.
• Força centrífuga: aproximadamente 1.960 N a 22.000 N conforme o modelo.
• Consumo de ar: aproximadamente 4 a 45 m³/h conforme o modelo.
• Rotações: aproximadamente 13.500 a 20.000 r.p.m conforme o modelo.
• Design: compacto e leve para facilitar o manuseio em obra.
