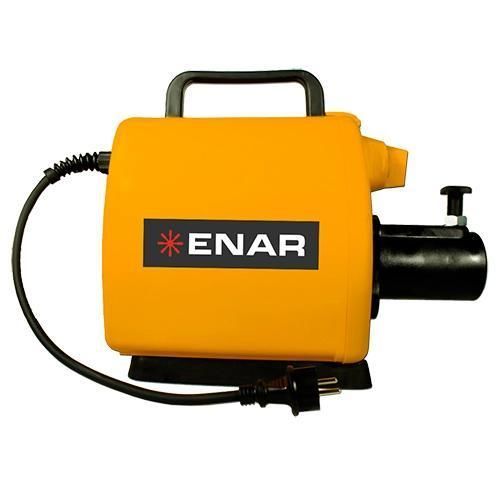

Motor monofásico VPA-H series

trifásico115 Vcom embreagem

Visão geral
O VPA-H é um motor vibrador elétrico concebido para acionar agulhas pendulares e o sistema TNR-H em obras que exigem potência, fiabilidade e adaptabilidade. Disponível em versões monofásica e trifásica, suporta várias combinações de diâmetro de agulha e comprimento de transmissão.

Principais características

• Motor trifásico com embraiagem (também disponível em monofásico).
• Motor com dupla isolação.
• Projeto adequado para uso intensivo em obras.
• Carcaça de proteção contra impactos e salpicos; limpeza fácil.
• Concebido para baixa manutenção.

Gama ANR / TNR — pontos-chave

• Frequência de rotação do eixo: 3.000 r.p.m.
• Sistema pendular: até 12.000 r.p.m. na ponta da agulha.
• Compatível com unidades motrizes elétricas, diesel e a gasolina (consoante configuração).

Aplicações
Solução de acionamento para agulhas pendulares usada na compactação de betão e vibração de cofragens em obras; indicada para empreiteiros, frotas de aluguer e unidades de pré-fabricação que exigem interoperabilidade e desempenho constante.

Benefícios

• DURABILIDADE: motorização dimensionada para ciclos de trabalho prolongados.
• VERSATILIDADE: múltiplas tensões e combinações de agulha/transmissão.
• CARCAÇA PROTETORA: reduz tempos de paragem ao proteger o motor contra impactos e salpicos de betão.
• BAIXA MANUTENÇÃO: reduzida necessidade de peças sobressalentes e intervenções periódicas.

Tabela técnica - Motor VPA-H
VPAM-H 230V | VPAME-H 115V
DIMENSÕES: 440 x 190 x 340 mm | 440 x 190 x 340 mm
FREQUÊNCIA: 50 Hz | 50 Hz
POTÊNCIA: 1,5 cv | 1,5 cv
MODELO: VPAM-H 230V | VPAME-H 115V
REVOLUÇÕES (r.p.m): 3000 | 3000
TENSÃO: 230V ~ 1 | 115V ~ 1
PESO: 12 kg | 12 kg

Tabela técnica - TNR-H + ANR
Variantes: TNR-H 6-25 + ANR 25 | TNR-H 6-38 + ANR 38 | TNR-H 6-48 + ANR 48 | TNR-H 6-58 + ANR 58 | TNR-H 6-70 + ANR 70 | TNR-H 4-25 + ANR 25 | TNR-H 4-38 + ANR 38 | TNR-H 4-58 + ANR 58 | TNR-D 4-70 + ANR 70
DIÂMETRO: 25 mm | 38 mm | 48 mm | 58 mm | 70 mm | 25 mm | 38 mm | 58 mm | 70 mm
COMPRIMENTO: 6 m | 6 m | 6 m | 6 m | 6 m | 4 m | 4 m | 4 m | 4 m

Especificações técnicas

• Dimensões do motor: 440 x 190 x 340 mm.
• Frequência: 50 Hz.
• Potência: 1,5 cv.
• Rotações do motor: 3.000 r.p.m.
• Tensões disponíveis: 230V ~ 1 e 115V ~ 1.
• Peso do motor: 12 kg.
• Rotação do eixo: 3.000 r.p.m.; sistema pendular: até 12.000 r.p.m. na ponta da agulha.
• Diâmetros TNR-H + ANR: 25, 38, 48, 58, 70 mm; comprimentos: 4 m e 6 m.
