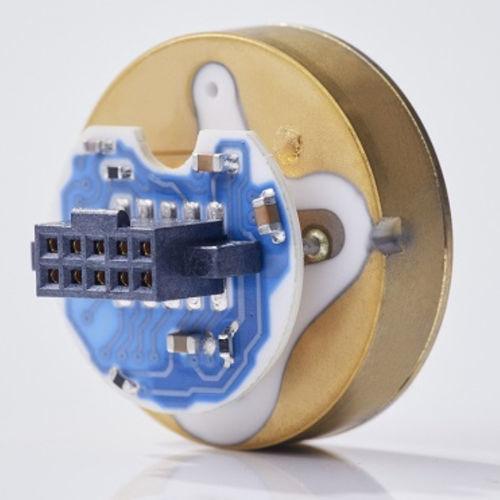

Célula de carga de compressão Ceracore USC30

tipo botãocapacitivadigital

Visão geral do produto
A célula de medição cerâmica capacitiva Ceracore USC30 é utilizada como elemento sensor em dispositivos de medição de pressão e conjuntos específicos de cliente da Endress+Hauser. Fornece uma plataforma de medição estável e configurável para controlo de processos em diversos meios e condições.

Ceracore USC30 em resumo

• Ligação ativa por solda metálica patenteada entre o elemento base do sensor e a membrana.
• Pronto a usar: pré-configurado de fábrica (atenuação, turn-down, intervalo de medição), linearizado e compensado em temperatura.
• Intervalos normalizados de 0 … 100 mbar a 0 … 100 bar.
• Opções de saída: analógica (ratiométrica, absoluta), digital (SPI, UART) ou combinada.
• Cerâmica de alta pureza (99,9% Al2O3) para neutralidade química e resistência aos meios.
• Configurável pelo cliente para requisitos específicos da aplicação.

Características principais

• Diâmetro exterior: 17,5 mm.
• Intervalos de medição standard 0 … 100 mbar a 0 … 100 bar.
• Ligação patenteada por solda ativa metálica entre o elemento base e a membrana.
• Revestimento metálico do elemento base do sensor para reduzir sensibilidade à instalação.
• Cerâmica de alta pureza (99,9% Al2O3); célula de medição seca (sem óleo); resistente a vácuo.
• Alta resistência a sobrecargas; saída linearizada e compensada em temperatura.

Interfaces de comunicação

• Sinal de saída analógico
  • Ratiométrico
  • Absoluto
• Sinal de saída digital
  • SPI
  • UART
• Saídas digitais e analógicas podem ser combinadas.
• Saída de comutação.
• Saída de temperatura.

Configuração específica por aplicação

• Sensor pré-configurado de fábrica (atenuação, turn-down, intervalo de medição, etc.).
• Taxa de medição ajustável para otimizar resolução e consumo de energia.
• Configuração possível pelo cliente.
• Possibilidade de saída dos sinais de pressão e temperatura.
• Consumo < 1,6 mA.

Segurança

• Célula de medição auto-monitorizada para maior segurança.
• Comunicação através de protocolos seguros.
• Redução da sensibilidade à instalação.
• Aprovações disponíveis, ex.: ATEX.
• Conformidade RoHS; materiais listados pela FDA.

Mais informações
Documentação técnica (TI) e brochuras do produto estão disponíveis para o USC30.

Especificações técnicas

• Modelo: Ceracore USC30; diâmetro exterior 17,5 mm.
• Intervalos de medição: 0 … 100 mbar a 0 … 100 bar (intervalos normalizados).
• Tecnologia do sensor: célula de medição cerâmica capacitiva, cerâmica de alta pureza (99,9% Al2O3).
• Construção: ligação patenteada por solda ativa metálica entre o elemento base e a membrana; revestimento metálico para reduzir sensibilidade à instalação.
• Operação: célula de medição seca (sem óleo), resistente a vácuo, alta resistência a sobrecargas.
• Saída: linearizada e compensada em temperatura; analógica (ratiométrica, absoluta), digital (SPI, UART), saídas combinadas; saída de comutação; saída de temperatura.
• Configuração: pré-configurado de fábrica (atenuação, turn-down, intervalo de medição), configurável pelo cliente; taxa de medição ajustável.
• Consumo: < 1,6 mA.
• Aprovações e conformidade: ATEX (exemplo), RoHS, materiais listados pela FDA.
