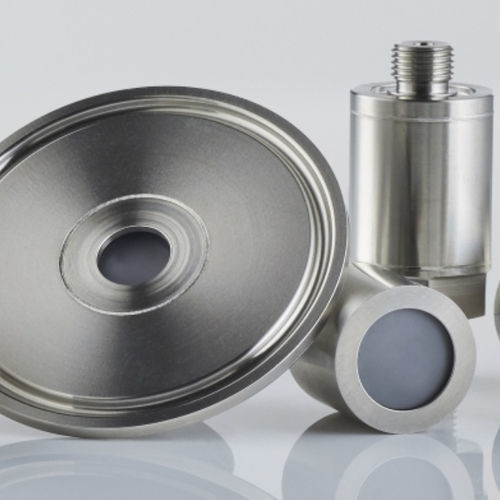

Transdutor de pressão capacitivo Ceracore UTC30

cerâmicodigitalanalógico

Descrição breve
Aproveite as vantagens da célula de medição cerâmica no seu transdutor de pressão personalizado. O sensor cerâmico pode ser combinado com eletrónica personalizada, forma da caixa, ligação ao processo e ligação elétrica. A construção modular permite criar uma configuração inicial através de um configurador e, posteriormente, desenvolver o transdutor final em conjunto com o fabricante.

Ceracore UTC30 em resumo

• Pequeno formato
  A célula cerâmica pode ser integrada em transdutores de pressão com dimensões compactas (diâmetro a partir de 22 mm).
• Faixas de medição standardizadas
  Faixas de 100 mbar a 100 bar proporcionam aplicabilidade flexível.
• Alta resistência à sobrecarga
  Adequado para aplicações que exigem alta resistência à sobrecarga.
• Excelente estabilidade a longo prazo
  Cerâmica de elevada pureza (99,9 % Al2O3) torna o sensor altamente resistente e quimicamente neutro em relação a diversos meios de processo.
• Comunicação versátil
  Sinais de saída: analógico (tensão ou corrente) e digital (SPI, UART).
• Construção modular
  A célula de medição pode ser combinada com designs de caixa específicos do cliente.

Aplicação
Transdutor de pressão para medição da pressão de meios líquidos e gasosos.

Características
Sensor cerâmico capacitivo a seco fabricado em cerâmica de elevada pureza (99,9 % Al2O3), baseado na célula de medição USC30.

Vantagens

• Alta resistência à sobrecarga
• Excelente estabilidade a longo prazo
• Elevada resistência à corrosão
• Faixas absolutas e relativas de 0…0,1 bar a 0…100 bar
• Efeitos de instalação reduzidos através de AVT otimizada
• Processos de fabrico automatizados
• Ajuste de fábrica do zero e amplitude
• Tooling kits: pacotes de software pré-configurados e kits eletrónicos para integração rápida e fácil em sistemas de clientes

Adaptação ao processo
Escolha entre variantes de ligação de processo comuns (incluindo versões higiênicas) e várias vedações. Sistema aberto e modular permite a variação da parte traseira do módulo e execuções passíveis de encapsulamento. A forma exterior do transdutor é livremente desenhável de forma a que o transdutor final se integre no produto do cliente.

Ligação elétrica
Diversas opções de ligação (conector/cabo) e seleção de sinais de saída: saída de tensão ou corrente, bem como sinais digitais (SPI, UART). Saídas opcionais de temperatura e comutação.

Faixa de pressão
Faixas de pressão de 100 mbar a 100 bar para pressão absoluta ou relativa. Numerosas faixas standardizadas dentro de 100 bar estão disponíveis. Faixas personalizadas ajustáveis. O desempenho da célula é adaptado às necessidades da aplicação.

Opcional
Certificação de componente ATEX/IECEx, aptidão para aplicações higiênicas, bem como para aplicações sujeitas a verificação e MID. Seleção de protocolos de ensaio finais, certificados e documentação adicional possível.

Informações adicionais
Brochura: Sensores & componentes personalizados (PDF). Informações técnicas e folhas de dados disponíveis.

Características / Especificações técnicas

• Base do modelo: Ceracore UTC30 (baseado na célula USC30)
• Princípio de medição: A seco, capacitivo
• Material da célula: Cerâmica de elevada pureza (99,9 % Al2O3)
• Faixas: 0…0,1 bar a 0…100 bar (absoluto e relativo)
• Faixas standard: 100 mbar a 100 bar (várias faixas pré-configuradas disponíveis)
• Forma mecânica: Integração compacta possível (diâmetro a partir de 22 mm)
• Comunicação / saída: Analógico (tensão, corrente), Digital (SPI, UART)
• Saídas opcionais: Saída de temperatura e comutação
• Conexões de processo: Todas as variantes comuns, incluindo versões higiênicas e várias vedações
• Certificações: ATEX / IECEx possível; adequado para aplicações higiênicas, sujeitas a verificação e MID
• Calibração: Ajuste de fábrica do zero e amplitude
• Vantagens do produto: Alta resistência à sobrecarga, excelente estabilidade a longo prazo, elevada resistência à corrosão
• Entrega / Integração: Célula modular, tooling kits (software, kits eletrónicos) para integração
