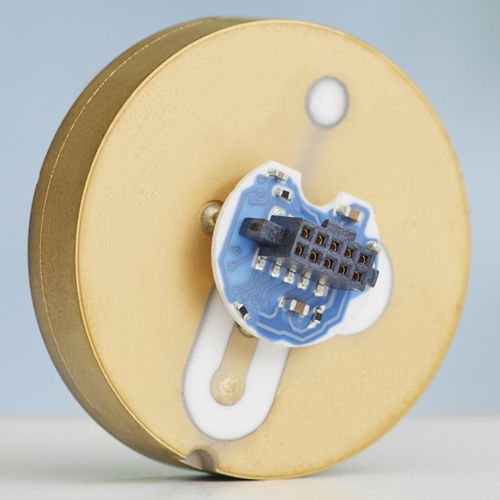

Célula de carga de compressão Ceracore USC70

tipo beamcapacitivadigital

Visão geral
Como o núcleo dos medidores de pressão, a célula de medição cerâmica capacitiva Ceracore garante controlo de processo económico, fiável e seguro em milhões de manómetros Endress+Hauser e em aplicações específicas de clientes. A célula Ceracore oferece desempenho excecional, adaptações flexíveis à aplicação e configuração específica para medições seguras e estabilidade a longo prazo.

Ceracore USC70 em resumo

• Diâmetro exterior: 32,4 mm
• Faixas de medição normalizadas de 0 … 100 mbar a 0 … 40 bar
• Conexão ativa de solda metálica patenteada entre elemento base do sensor e membrana
• Revestimento metálico do elemento base para melhor compatibilidade EMC e menor sensibilidade de instalação
• Fabricada em cerâmica de alta pureza (99,9% Al2O3) para excelente resistência química
• Projeto de célula seca (sem óleo para transmissão de pressão) — resistente a vácuo
• Alta resistência a sobrecargas
• Saída linearizada e compensada em temperatura

Principais características

• Tecnologia patenteada – Conexão ativa de solda metálica do elemento base e membrana
• Pronta a usar – Pré-ajustada de fábrica (atenuação, turn-down, faixa de medição), linearizada e compensada em temperatura
• Faixas de medição normalizadas – De 100 mbar a 40 bar para aplicabilidade flexível
• Comunicação versátil – Saídas analógicas (ratiométrica, absoluta), digitais (SPI, UART) ou combinadas
• Ampla compatibilidade química – Al2O3 99,9% resistente a vários meios de processo
• Configurável pelo cliente – Configurável conforme requisitos da aplicação

Interfaces de comunicação

• Sinal de saída analógica
  • Ratiométrico
  • Absoluto
• Sinal de saída digital
  • SPI
  • UART
• Sinal digital e analógico podem ser combinados
• Saída de comutação
• Saída de temperatura

Configuração específica para a aplicação

• Sensor pré-configurado de fábrica (amortecimento, turn-down, faixa de medição, linearização, compensação de temperatura)
• Taxa de medição ajustável para otimizar resolução e consumo de energia
• Configuração possível pelo cliente
• Saída de sinais de pressão e temperatura possível
• Consumo de energia <1,6 mA

Segurança

• Célula de medição auto-monitorizada para máxima segurança
• Comunicação via protocolos seguros
• Aprovações: ATEX
• Conformidade: RoHS
• Materiais listados pela FDA

Especificações técnicas

• Modelo: Ceracore USC70
• Diâmetro exterior: 32,4 mm
• Faixas de medição: normalizadas de 0 … 100 mbar a 0 … 40 bar
• Princípio de medição: célula de medição cerâmica capacitiva
• Material: cerâmica de alta pureza (99,9% Al2O3)
• Construção: célula de medição seca (sem óleo para transmissão de pressão) — resistente a vácuo
• Tecnologia de conexão: conexão ativa de solda metálica patenteada entre elemento base e membrana
• Elemento base do sensor: revestimento metálico para melhor compatibilidade EMC e sensibilidade de instalação reduzida
• Saída: saída de pressão linearizada e compensada em temperatura; saída de temperatura opcional
• Saídas analógicas: ratiométrica, absoluta
• Saídas digitais: SPI, UART; digitais e analógicas podem ser combinadas
• Outras saídas: saída de comutação
• Pré-configuração de fábrica: amortecimento, turn-down, faixa de medição, linearização e compensação térmica
• Taxa de medição ajustável (resolução / consumo)
• Consumo de energia: <1,6 mA
• Desempenho: alta resistência a sobrecargas
• Segurança/aprovações: auto-monitorização, protocolos de comunicação seguros, aprovação ATEX, conformidade RoHS, materiais listados pela FDA
