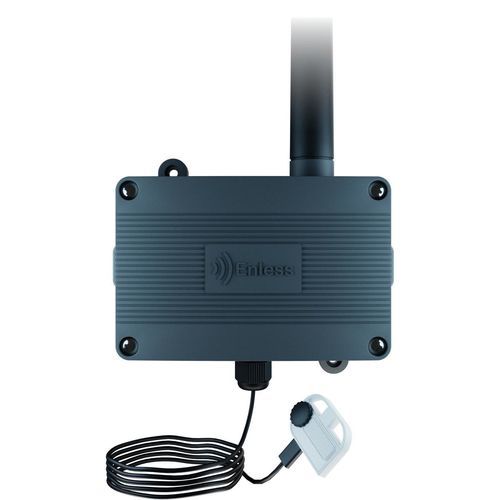

Sensor ótico de consumo de energia TX PULSE LED 600-038

de luzpara detecçãopara montagem em superfície

Visão geral Projetado para leitura remota de contadores, este sensor LoRaWAN é fixado no LED dos contadores elétricos. Cada flash LED corresponde a um valor de consumo; o sensor determina o consumo contando os flashes do LED.

Principais características

• Sensor óptico que conta os flashes LED em contadores elétricos.
• 5 flashes = 1 pulso; o dispositivo transmite periodicamente a contagem de pulsos por rádio.
• Fixação não intrusiva: cabeça de leitura óptica adesivada na interface LED do contador com a tira adesiva incluída.
• Compatível com todos os tipos de flashes visíveis (exceto infravermelhos).
• Duração de flash suportada: 3 ms a 100 ms.
• Frequência de transmissão: 5 minutos por defeito (configurável).
• Desempenho rádio: tecnologia LoRa para comunicação de longo alcance (typ. >5 km em terreno aberto).
• Bateria de lítio substituível 3,6 V tipo D; vida útil muito longa (até 15 anos dependendo das definições e do ambiente).
• Índice de proteção da caixa: IP65 / NEMA 4 para uso em campo.

Leitura óptica A cabeça de leitura LED fornecida é montada sobre o LED do contador. Ela detecta e conta os flashes visíveis emitidos pelo contador e converte flashes em pulsos (5 flashes = 1 pulso). O sensor armazena os pulsos contados e os transmite periodicamente para leitura remota, método não intrusivo compatível com contadores elétricos comuns.

Bateria e alimentação

• Alimentação: bateria de lítio 3,6 V tipo D (substituível).
• Referência da bateria de substituição: BAT D 1000-031.
• Vida útil da bateria: até 15 anos dependendo da frequência de transmissão e do ambiente.

Conetividade e modos

• Protocolos suportados: LoRaWAN e LoRa Easy.
• Modo LoRaWAN: transmite via redes LoRaWAN públicas ou privadas. Os dados podem ser decodificados e mapeados para tabelas Modbus ou objetos BACnet para integração em BMS.
• Modo LoRa Easy: envia dados para recetores LoRa Easy (versões Modbus, BACnet e HTTP). Um recetor pode recolher dados de vários sensores e encaminhá-los como Modbus, BACnet ou JSON/HTTP.
• Classe LoRaWAN: Classe A.

Modelos disponíveis EU868 — Nº de peça: TX PULSE LED 600-038; US915 — Nº de peça: TX PULSE LED 600-138

Aplicações / Usos

• Leitura remota de contadores elétricos (leitura óptica não intrusiva de LED).
• Integração em sistemas de gestão de edifícios (BMS) via gateway LoRaWAN ou recetores LoRa Easy.
• Implementações que exigem longa autonomia de bateria e baixa manutenção.

Especificações

• Protocolos suportados: LoRaWAN & LoRa Easy.
• Versões LoRaWAN: 1.0.2 e 1.0.4 (dependendo da variante).
• Classe LoRaWAN: Classe A.
• Frequência rádio: EU868 ou US915 (dependendo do modelo).
• Dimensões: L 118 x A 79 x P 43 mm.
• Grau de proteção da caixa: IP65 (NEMA 4).
• Sonda: cabeça de leitura LED óptica.
• Tipos de flash suportados: todos os flashes visíveis (exceto IR).
• Duração do flash: 3 ms – 100 ms.
• Frequência de transmissão: 5 min (por defeito) — configurável.
• Alimentação: bateria 3,6 V tipo D — substituível.
• Vida útil da bateria: até 15 anos.
• Bateria de substituição: BAT D 1000-031.
• LEDs de estado: 3 indicadores.
• Certificações: modelo EU — CE, UKCA, LoRaWAN; modelo US — FCC, ISED, LoRaWAN.
