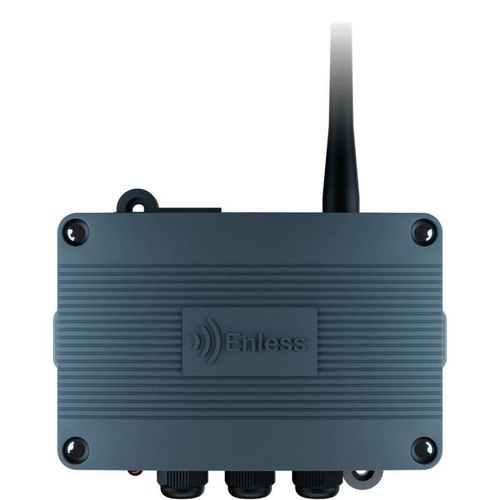

Módulo E/S digital TX IO 600-040

MODBUSBACnetsem fio

Apresentação
O TX IO 600-040 é um módulo de entradas/saídas LoRa Easy concebido para integrar, sem cablagem adicional, feedback de estado e comandos de relés numa GTB Modbus ou BACnet. Dispõe de 2 entradas de contacto seco, 4 saídas por relé e três modos de funcionamento: controlo remoto, controlo local e D2D. O recetor envia um comando radio. O atuador executa-o.

Principais funcionalidades

• Protocolo radio proprietário: LoRa Easy (comunicação radio exclusivamente com recetor LoRa Easy Enless).
• 2 entradas de contacto seco para feedback de estado.
• 4 saídas por relé (48V - 500mA) para comandar equipamentos.
• Três modos de utilização: Controlo remoto, Controlo local, Device-to-Device (D2D).
• Frequência radio: EU868.
• Antena 1/4 de onda fornecida.
• Montagem em trilho DIN ou aparafusado.
• Índice de proteção da caixa: IP60.
• Alimentação: 7.5 - 24 V DC.
• Certificações: CE, UKCA.

Modos de utilização

• Controlo remoto: o atuador recebe comandos radio de um recetor LoRa Easy (ligado a uma GTB Modbus ou BACnet). A GTB inicia os cenários, o recetor transmite as ordens e o atuador executa-as.
• Controlo local: o atuador funciona de forma autónoma e utiliza os valores das suas entradas para comandar as saídas por relé sem necessidade de diálogo com a GTB.
• Device to Device (D2D): o atuador pode receber dados de até 4 sensores Enless e comandar os seus relés com base em limiares de alarme configurados nos transmissores.

Comunicação
O transmissor/atuador Enless é compatível com o protocolo radio LoRa Easy (protocolo proprietário Enless). A comunicação realiza-se exclusivamente por radio LoRa Easy com um recetor LoRa Easy Enless (Modbus ou BACnet). O produto não é compatível com LoRaWAN. Pode ser utilizado um repetidor de sinal, se necessário, para melhorar o alcance radio.

Aplicações

• Comando de relés a partir de uma GTB (Modbus ou BACnet).
• Integração de entradas de contacto seco para feedback de estado de equipamentos.
• Automação local baseada em limiares (ex.: comando em função de sensores Enless em modo D2D).

Características / especificações técnicas

• Modelo / Referência: TX IO 600-040
• Protocolo suportado: LoRa Easy
• Frequência radio: EU868
• Antena: Antena 1/4 de onda fornecida
• Dimensões: L 118 x H 79 x P 43 mm
• Montagem: Trilho DIN ou aparafusado
• Índice IP da caixa: IP60
• Alimentação: 7.5 - 24 V DC
• Entradas: 2 entradas de contacto seco
• Saídas: 4 saídas por relé (48V - 500mA)
• Modos de utilização: Controlo remoto, Controlo local, D2D
• Configuração: A partir do recetor (modo controlo remoto) ou a partir do servidor do TX IO (modos controlo local e D2D)
• Certificações: CE, UKCA
