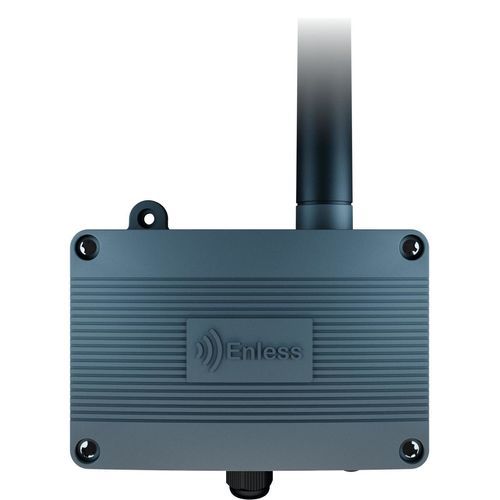

Transmissor sem fios para sensor com indicador luminoso TX 4/20 600-035

para sensorde LEDde alta precisão

Apresentação
O sensor 4/20mA LoRaWAN foi concebido para ligação a uma sonda 4/20mA. Mede o sinal 4/20mA da sonda e envia os dados medidos por rádio LoRa. Isso permite responder a diversas aplicações (exemplo: medição de pressão, monitorização de radão, medições em temperaturas extremas).

Principais funcionalidades

• Ligação de uma sonda 4/20mA através de bloco de terminais.
• Medição do sinal 4/20mA com resolução de 12 bits.
• Transmissão rádio LoRa (grande alcance, > 5 km em campo aberto).
• Modos de comunicação: LoRaWAN (rede pública ou privada) e LoRa Easy (comunicação dedicada para receptor LoRa Easy).
• Compatibilidade de integração: decodificação nativa e mapeamento dos dados para registos Modbus ou objetos BACnet para integração BMS; possibilidade de envio de JSON para servidor HTTP via receptor LoRa Easy.
• Alimentação do sensor: bateria de lítio substituível tipo D 3,6 V (bateria de substituição fornecida).
• Autonomia: até 15 anos (depende dos parâmetros de transmissão e do ambiente).
• Indicadores de diagnóstico: 3 LEDs.

Modos de utilização

• Modo LoRaWAN: transmissão em rede LoRaWAN pública ou privada. Compatível com gateways LoRaWAN do mercado.
• Modo LoRa Easy: envio para receptor LoRa Easy Enless (receptores disponíveis em versões Modbus, BACnet e HTTP). Os receptores LoRa Easy permitem a receção e conversão dos dados para integração simples.

Modelos disponíveis

• EU868 — Referência: TX 4/20 600-035
• US915 — Referência: TX 4/20 600-135

Recursos disponíveis

• Ficha técnica (francês) — TX 4/20 600-035
• Ficha técnica (inglês) — TX 4/20 600-035
• Ficha técnica (inglês) — TX 4/20 600-135
• Declaração de conformidade UE
• Certificado FCC

Características / Especificações técnicas

• Protocolos suportados: LoRaWAN & LoRa Easy
• Versão LoRaWAN: 1.0.2 (RP001-1.02 revB) e 1.0.4 (RP002-1.0.3)
• Classe LoRaWAN: Classe A
• Frequências de rádio: EU868 (modelo EU868) e US915 (modelo US915)
• Dimensões: L 118 x H 79 x P 43 mm
• Índice de proteção do invólucro: IP65 / NEMA 4
• Interface do sensor: 4/20mA
• Resolução de medição: 12 bits
• Ligação da sonda 4/20mA: bloco de terminais
• Alimentação da sonda 4/20mA: recomendada alimentação externa
• Periodicidade de transmissão: 5 minutos (por defeito) — configurável
• Alimentação interna: bateria de lítio tipo D 3,6 V — substituível
• Autonomia da bateria: até 15 anos (consoante a configuração e o ambiente)
• Bateria de substituição recomendada: BAT D 1000-031
• LEDs: 3 LEDs de diagnóstico
• Certificações (EU868): CE, UKCA, LoRaWAN
• Certificações (US915): FCC, ISED, LoRaWAN
