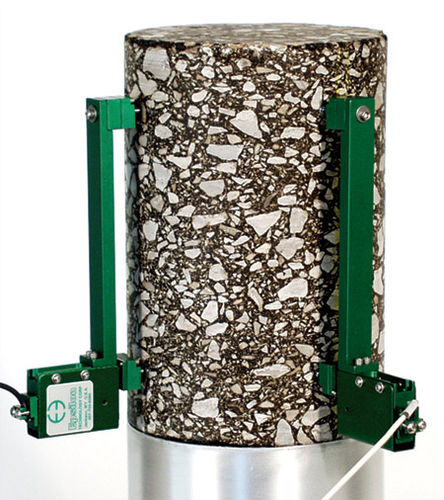

Extensômetro para asfalto 3909 series

strain gaugeaxial

Concebido para medir deslocamentos axiais nos ensaios de desempenho simples prescritos pelo Relatório 465 do NCHRP e para determinar o módulo dinâmico de misturas betuminosas a quente de acordo com a norma AASHTO TP062. Estes extensómetros são normalmente montados como dois módulos axiais com saídas independentes capazes de medir as deformações da amostra em dois locais, mas podem ser montados como uma única unidade ou até quatro numa amostra. Estes extensómetros fixam-se rapidamente em pontos de medição montados de acordo com os requisitos do ensaio. Os ímanes em cada extremidade do extensómetro encaixam instantaneamente nos pontos de medição de aço colados à amostra de ensaio. A fixação rápida é mais vantajosa quando se ensaiam amostras pré-condicionadas que são aquecidas ou arrefecidas, uma vez que os extensómetros podem ser montados antes de a amostra mudar consideravelmente de temperatura. Para unidades destinadas a serem utilizadas no interior de células triaxiais, os extensómetros estão disponíveis com módulos rodados a 90°. O modelo 3909 padrão tem uma gama de medição à escala real de ±0,5 mm ou ±0,020 polegadas. As pontas de medição estão incluídas nos extensómetros e está disponível um dispositivo de colagem opcional. Duas unidades padrão do modelo 3909 podem ser convertidas para o modelo 3910 com a compra de adaptadores de comprimento de calibre opcionais. Os extensómetros Modelo 3909 são dispositivos de strain gage, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores de strain gage. Na maioria das vezes, são ligados a um controlador de máquina de ensaio com eletrónica para um canal de deformação, e a Epsilon equipará o extensómetro com um conetor compatível que é ligado diretamente ao controlador.
