Extensômetro para rocha, concreto e asfalto diametral 3544 series

para deformações circulares

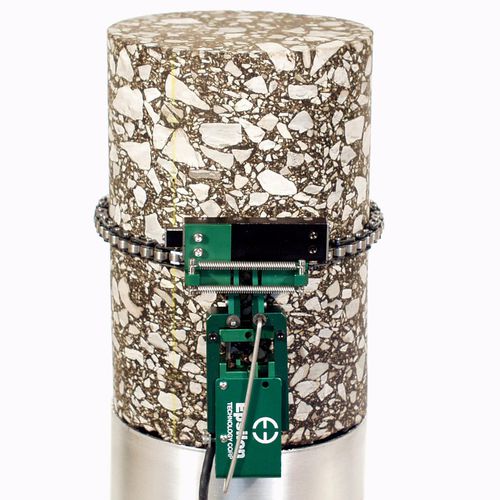

Concebido para ensaios de compressão de betão e rocha ou para ensaios de compressão de outras amostras de grandes dimensões. Este modelo pode ser utilizado simultaneamente com os extensómetros axiais modelo 3542RA. Os extensómetros circunferenciais medem a alteração da circunferência à medida que a amostra é comprimida. Muitos investigadores consideram que esta é uma forma mais precisa de determinar a deformação diametral, uma vez que a medição é efectuada em todo o material dentro da circunferência. Uma corrente de rolos personalizada de alta precisão, com rolos especiais, monta o extensómetro na amostra. À medida que o diâmetro da amostra aumenta durante o teste, a corrente faz com que o extensómetro se expanda. A unidade é auto-suportada na amostra com molas integradas. Os elos são facilmente adicionados ou removidos para se ajustarem a espécimes de diferentes tamanhos. Um ajuste mecânico permite que a saída seja definida para zero. Um dispositivo de rutura protege o extensómetro em caso de rutura da amostra. Frequentemente, as amostras de rocha são testadas em células de pressão tri-axiais. Estão disponíveis versões do Modelo 3544 para encaixar no interior do recipiente e funcionar em ambientes petrolíferos até 1360 bar a 200°C (20.000 psi a 400 °F). O Modelo 3544 é a melhor escolha para grandes deformações diametrais em grandes amostras de compressão. O extensómetro diametral de rocha e betão da Epsilon, Modelo 3975, é recomendado para medições de pequenas deformações, como o coeficiente de Poisson. Os extensómetros Modelo 3544 são dispositivos de strain gage, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores de strain gage. Na maioria das vezes, são ligados a um controlador de máquina de ensaio. A eletrónica de condicionamento do sinal para o extensómetro está normalmente incluída no controlador da máquina de ensaio ou pode ser adicionada.
