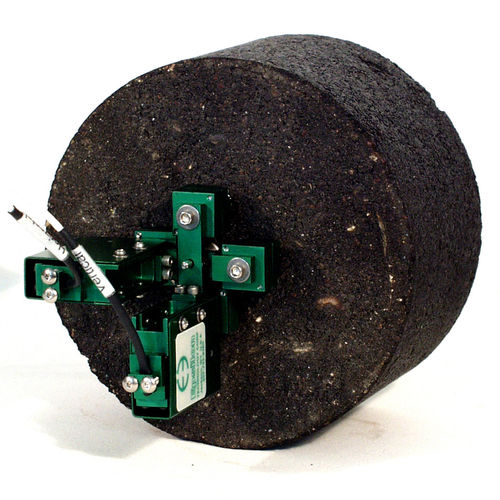

Extensômetro de tensão 3910 series

axialpara asfalto

Concebida para aplicações de ensaio de núcleo de asfalto com amostras de núcleo com diâmetros de 100 e 150 mm (4 e 6 polegadas). A unidade cumpre os requisitos do método de ensaio para a medição da deformação desenvolvida no âmbito do programa SHRP das auto-estradas federais dos EUA. Estes extensómetros destinam-se a ensaios de conformidade com a fluência, ensaios de resistência à tração e ensaios de módulo resiliente dinâmico. São unidades bi-axiais integrais únicas que medem as deformações laterais e verticais. Fixam-se rapidamente em pontos de medição montados de acordo com os requisitos do ensaio. A sua montagem é muito mais rápida e fácil do que a de outros tipos. Normalmente, são necessárias duas unidades, com um extensómetro montado em cada lado da amostra de ensaio. Podem ser mudados dos centros de 1 polegada utilizados para amostras de 4 polegadas de diâmetro, para os centros de 1,5 polegadas utilizados para amostras de 6 polegadas de diâmetro, utilizando adaptadores de comprimento de calibre opcionais. Os ímanes em cada extremidade do extensómetro encaixam instantaneamente nos pontos de medição de aço colados à amostra de teste. A fixação rápida é mais vantajosa quando se testam amostras pré-condicionadas que são aquecidas ou arrefecidas, uma vez que os extensómetros podem ser montados antes de a amostra mudar consideravelmente de temperatura. O modelo 3910 padrão tem uma gama de medição de escala completa de ±0,5 mm ou ±0,020 polegadas. As pontas de medição estão incluídas com os extensómetros e estão disponíveis modelos de colagem opcionais. Este modelo pode ser convertido para o Modelo 3909 com adaptadores de comprimento de calibre opcionais. Os extensómetros Modelo 3910 são dispositivos de medição de tensão, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores de medição de tensão. Na maioria das vezes, são ligados a um controlador de máquina de ensaio.
