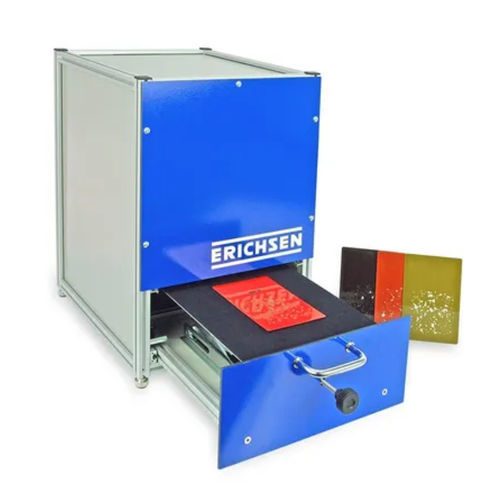

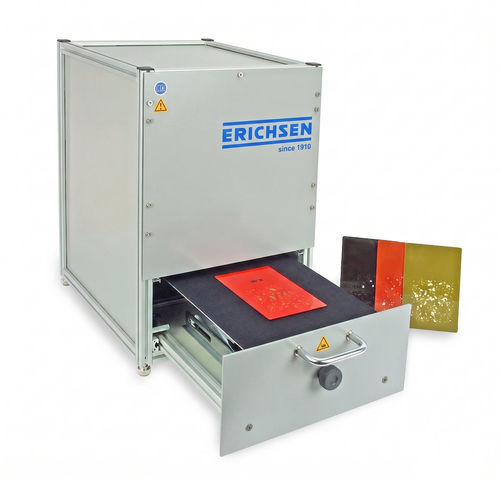

Sistema de análise de dados GRITSCAN

de amostrasautomáticomediante câmera

Descrição
O sistema de análise de superfícies GRITSCAN é uma solução combinada de hardware e software para avaliação automática de padrões de impacto em superfícies planas; conectável via cabo USB a laptops/PCs padrão (a fornecer pelo utilizador). O equipamento destina-se à avaliação da resistência a impactos de gravilha de acordo com a EN ISO 20567-1. Os resultados são exibidos como valores de classificação (0 - 5) em conformidade com EN ISO 20567-1 (páginas 11-13). A análise de imagem é realizada segundo EN ISO 21227-2 Anexo A.

Função e avaliação
O GRITSCAN fornece avaliação e documentação automáticas dos padrões de impacto. A técnica de iluminação LED especialmente desenvolvida permite a análise em diferentes níveis de contraste. Os parâmetros de avaliação podem ser facilmente ajustados pelo utilizador para corresponder aos requisitos do ensaio. Os resultados são fornecidos juntamente com as imagens correspondentes em formato PDF.

Valores fornecidos de série

• Área afetada em %
• Número de impactos
• Valor de classificação 0 - 5 em passos de 0,1

Vantagens face a soluções apenas de software

• Controlo de hardware totalmente integrado no software (não é necessário alternar entre dispositivos)
• As imagens são inseridas automaticamente no software (dispensa a importação manual)
• Geração automática de relatórios

Conteúdo da entrega

• Hardware e software GRITSCAN (pen USB)
• Cabo USB 3.0 A/B
• Fonte de alimentação com cabo Euro
• Tiras de inserção para amostras > DIN A5
• Placa de calibração para calibração padrão
• Folha de calibração para espessura de amostra até 30 mm
• Manual de operação

Normas

• EN ISO 20567-1
• EN ISO 21227-2 Anexo A

Características / especificações técnicas

• Número de encomenda: 24850131
• Modelo: GRITSCAN
• Peso: aprox. 12 kg
• Alimentação: 100 - 240 V AC, 50/60 Hz
• Espessura máx. da amostra: 30 mm (plano)
• Tamanho máx. da amostra: 210 x 300 x 30 mm
• Dimensões (ext.): aprox. 320 x 420 x 575 mm (L x P x A)
• Portátil / Estacionário: Estacionário
• Requisitos de sistema: processador i5 ou equivalente; ligação PC USB 3.0; SO a partir de Windows 7 (32/64 bit); 8 GB RAM; resolução mínima do monitor 1280 x 800 px
• Tamanho de amostra padrão: 150 x 100 x 1 mm
