Abrasímetro de brita 508

multifuncionalpara revestimento

Descrição

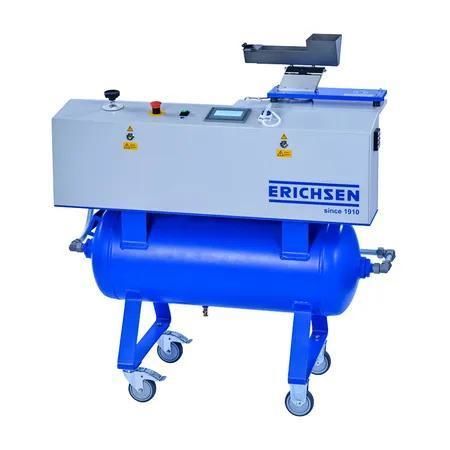

O MULTI GRIT TESTER 508 Select – incl. recipiente de pressão – é um equipamento de ensaio multi-impacto controlado eletropneumaticamente de alta precisão. A sua particularidade é a boa repetibilidade e comparabilidade dos resultados de ensaio obtidos. O MULTI GRIT TESTER 508 é usado para avaliar a capacidade de camadas simples e múltiplas de tintas e materiais de revestimento semelhantes em resistir aos impactos causados por corpos de baixa massa que atingem a amostra em alta velocidade, como ocorre em veículos rodoviários e ferroviários e outros equipamentos do setor do transporte. A navegação do menu via painel tátil é clara e dispõe de níveis protegidos por palavra-passe, protegendo contra acessos não autorizados e alterações de programa. Com o sistema modular MULTI GRIT TESTER 508 Select, o utilizador necessita apenas de uma unidade básica, que pode ser convertida com pouco esforço para ensaios de bombardeamento segundo VDA ou SAE.

MULTI GRIT TESTER 508 Select – módulo VDA (disponível separadamente)
A amostra é sujeita a impactos por perdigões de aço de arestas vivas acelerados por ar comprimido. Um acumulador de ar no sistema elimina os efeitos de variações momentâneas de pressão no fornecimento externo de ar comprimido. A alimentação do perdigão faz-se automaticamente através de um alimentador vibratório ajustável.

Objetivo e aplicação (VDA)
O MULTI GRIT TESTER 508 Select com módulo VDA é um equipamento de ensaio para impactos de pedras desenvolvido em cooperação com o Verband der Automobilindustrie (VDA) e cumpre as especificações de normas nacionais e internacionais. É utilizado para avaliar a resistência de camadas de tinta/revestimento simples e múltiplas aos impactos de pequenos corpos a alta velocidade, como nos veículos rodoviários e ferroviários e equipamentos de transporte relacionados.

Princípio do ensaio (VDA)
Um número definido de corpos de impacto com forma, material e qualidade de superfície especificados incide durante um período de tempo dado e com energia definida num ângulo determinado (54° de acordo com DIN/ISO) sobre a amostra.

MULTI GRIT TESTER 508 Select – módulo SAE (disponível separadamente)
O bombardeamento dos painéis de ensaio é efetuado com cascalho determinado (de acordo com ASTM D 3170) acelerado por ar comprimido. Dependendo das especificações de outras normas, podem ser usados outros materiais de projétil. A alimentação do material é automática através de um alimentador vibratório ajustável. Num ecrã multifunções podem ser consultados, alternativamente, a pressão de trabalho, a duração do ensaio, o ajuste do alimentador vibratório e o número de ensaios realizados (total/temporário). Um acumulador de ar elimina os efeitos de variações momentâneas de pressão no fornecimento externo de ar comprimido. O dispositivo de fixação da amostra do MULTI GRIT TESTER 508 Select com módulo SAE possui um ângulo de impacto ajustável. A unidade de ajuste do ângulo permite orientar o painel de ensaio relativamente à direção do impacto na faixa de 30° a 90° em passos de 15°. Ao contrário da versão VDA, na versão SAE o painel de ensaio fica totalmente dentro da câmara de ensaio durante todo o procedimento de bombardeamento. Devido a numerosas diferenças técnicas entre as duas versões, não se destina nem é tecnicamente adequado realizar um ensaio segundo VDA com a versão SAE.

Finalidade e aplicação (SAE)
O MULTI GRIT TESTER 508 Select com módulo SAE é um equipamento de ensaio por impactos equipado com ângulo de impacto ajustável, destinado a ensaios especificados por SAE/ASTM e normas relacionadas.

Princípio do ensaio (SAE)
Um número definido de corpos de impacto com propriedades especificadas incide durante um período determinado e com energia definida num ângulo de impacto determinado sobre a amostra.

Conteúdo da entrega

• MULTI GRIT TESTER 508 Select (unidade básica – sem os módulos necessários para os ensaios segundo VDA ou SAE)
• Recipiente de pressão
• Instruções de funcionamento

Normas

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

Características / especificações técnicas

• Acionamento: Eletropneumático
• Visor: Painel tátil
• Alimentação: 85 - 264 VAC / 47 - 63 Hz (tensão de comando 24 V)
• Módulo SAE (Select): aprox. 34 kg
• Módulo VDA (Select-M): aprox. 19 kg
• Módulo VDA (Select-P): aprox. 22 kg
• Pressão de trabalho: (0 - 6) bar / ajustável
• Portátil / Estacionário: Estacionário
• Tempo de alimentação do abrasivo: ajustável
• Controlo de pressão de enchimento: aprox. 5 bar (VDA), 7,8 bar de sobrepressão (SAE), comutação automática conforme módulo
• Dimensões aparelho base: aprox. 1150 x 550 x 1350 mm
• Peso líquido aparelho base: aprox. 125 kg
• Ligação de ar comprimido (SAE): min. 8 bar / max. 10 bar, requer mangueira com ID 19 mm / Caudal: min. 3 m³/min
• Ligação de ar comprimido (VDA): min. 6 bar / max. 10 bar, requer mangueira com ID 13 mm
