Centro de usinagem de 3 eixos HMC-2516NC
horizontalBT 50de fresagem

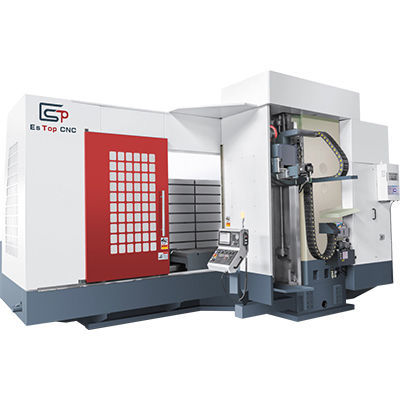

Centro de usinagem de 3 eixos - HMC-2516NC - ESTOPCNC - horizontal / BT 50 / de fresagem
Centro de usinagem de 3 eixos - HMC-2516NC - ESTOPCNC - horizontal / BT 50 / de fresagem
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Cone
BT 50
Função adicional
de fresagem
Aplicações
para cargas pesadas
Curso X

2.500 mm
(98,43 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

550 mm
(21,65 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 3.000 rpm
(18.850 rad.min-1)

Potência

30 kW
(40,79 hp)

Altura máx. das peças

MÍN: 0 mm
(0 in)

MÁX: 1.600 mm
(63 in)

Capacidade máx. da mesa

12.000 kg
(26.455 lb)

Precisão de posicionamento

0,02 mm
(0,00079 in)

Repetibilidade

0,015 mm
(0,00059 in)

Peso total

32.000 kg
(70.547,92 lb)

Comprimento total

7.500 mm
(295,3 in)

Largura total

4.800 mm
(189 in)

Altura total

4.300 mm
(169,3 in)

Descrição

Visão geral do produto
O ES-TOP HMC-2516NC é um centro de usinagem horizontal concebido para fresamento de desbaste e processamento de peças de grande porte. Integra fuso BT50 com motor de 30 kW, mesa de 2500 × 1400 mm e capacidade de carga máxima de 12.000 kg, indicado para aplicações industriais pesadas.

Especificações técnicas (resumo)
  • Modelo: HMC-2516NC
  • Curso em três eixos (X/Y/Z): 2500 / 1600 / 550 mm
  • Centro do fuso até guia da coluna: 0–1600 mm
  • Capacidade de corte: 800 cm³/min
  • Tamanho da mesa: 2500 × 1400 mm
  • Peso máximo de carga: 12.000 kg
  • Rotação do fuso: 0–3000 rpm
  • Cone do fuso: BT50-φ220
  • Motor do fuso: 30 kW
  • Sistema de controle: Mitsubishi M80


Configuração principal da máquina
  • Uma unidade Centro de usinagem horizontal (modelo HMC-2516NC) com controlador Mitsubishi M80


Acessórios padrão / itens
  • Unidade de operação manual — 1 pc
  • Sistema de lubrificação automática — 1 pc
  • Luz de aviso LED — 1 pc
  • Dispositivo de sopro de fuso — 1 pc
  • Cortina de ar de proteção — 1 pc
  • Lanterna — 1 pc
  • Acessórios anexos — 1 conjunto
  • Acordo técnico anexo — 1 conjunto


Especificações detalhadas
  • Modelo: HMC-2516NC
  • Curso três eixos (X/Y/Z): 2500 mm / 1600 mm / 550 mm
  • Centro do fuso até guia da coluna: 0–1600 mm
  • Capacidade de corte: 800 cm³/min
  • Tamanho da mesa: 2500 × 1400 mm
  • Peso máximo de carga: 12.000 kg
  • Rotação do fuso: 0–3000 rpm
  • Cone do fuso: BT50-φ220
  • Motor do fuso: 30 kW
  • Avanço rápido (X/Y/Z): 6 / 6 / 6 m/min
  • Avanço de corte rápido (X/Y/Z): 5 / 5 / 5 m/min
  • Precisão de posicionamento: 0,02 mm
  • Precisão de reposicionamento: 0,015 mm
  • Capacidade do tanque de óleo lubrificante: 4 L
  • Dimensões da máquina: 7500 × 4800 × 4300 mm
  • Peso da máquina: 32.000 kg
  • Sistema de controle: Mitsubishi M80
