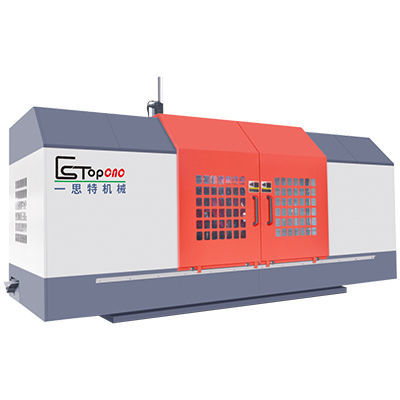

Centro de usinagem de 3 eixos HMC-1712NC

horizontalde tipo mesaBT 50

Produto
Centro de usinagem horizontal ET-1712-NC (denominação comercial HMC-1712NC). Projetado para fresamento horizontal e usinagem de produção de peças de grande porte.

Visão geral
Modelos apresentados: ET-1712-NC e ET-2214-NC. Fabricante: ES-TOP CNC. Modos de transmissão do fuso disponíveis: tipo correia ou tipo engrenagem. Adequado para aplicações com alta capacidade de carga e peças grandes.

Especificações técnicas (resumo)
Modelo: ET-1712-NC | ET-2214-NC
Curso máx. (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
Curso vertical da mesa (eixo W) (mm): 500 | 650
Tamanho da mesa de trabalho (C×L) (mm): 1700×1100 | 2200×1400
Centro do fuso até a mesa (mm): 50-1250 | 50-1450
Tamanho do curso vertical da mesa (C×A) (mm): 1840×900 | 2340×1100
Velocidade de avanço (mm/min): X 10–7500 | 10–7500; Y 10–7500 | 10–7500; Z 10–4500 | 10–4500
Cabeçote de fresagem / Fuso:
Diâmetro do fuso (mm): 220 (fuso dividido)
Potência do fuso (kW): 30/37
Velocidade do fuso (r/min): 0–3000 (tipo correia) / 0–1800 (tipo engrenagem)
Conicidade do fuso: BT-50
Potência aproximada de acionamento dos eixos (kW): X 4 | 5; Y 4; Z 3
Potência total (aprox. kW): 48 | 55
Capacidade máxima de carga: 8 Ton | 12 Ton
Peso (aprox.): 23 Ton ±5% | 26 Ton ±5%
Dimensões (C×L×A) (mm): 4950×3900×4150 | 6370×4400×3750
Opcional: transmissão do fuso — tipo correia ou tipo engrenagem

Tags / Palavras-chave
Centro de usinagem horizontal / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / mesa grande / alta carga

Características técnicas

• Modelo: ET-1712-NC (denominação comercial HMC-1712NC)
• Curso máx. (X/Y/Z): 1800 / 1200 / 500 mm
• Curso vertical da mesa (eixo W): 500 mm
• Tamanho da mesa (C×L): 1700 × 1100 mm
• Centro do fuso até a mesa: 50–1250 mm
• Tamanho do curso vertical da mesa (C×A): 1840 × 900 mm
• Velocidades de avanço X/Y/Z: X 10–7500 mm/min, Y 10–7500 mm/min, Z 10–4500 mm/min
• Diâmetro do fuso: 220 mm (fuso dividido)
• Potência do fuso: 30/37 kW
• Velocidade do fuso: 0–3000 r/min (tipo correia) ou 0–1800 r/min (tipo engrenagem)
• Conicidade do fuso: BT-50
• Potência de acionamento dos eixos (aprox.): X 4 kW, Y 4 kW, Z 3 kW
• Potência total (aprox.): 48 kW
• Capacidade máxima de carga: 8 Ton
• Peso (aprox.): 23 Ton ±5%
• Dimensões (C×L×A): 4950 × 3900 × 4150 mm
• Transmissão do fuso opcional: tipo correia ou tipo engrenagem
