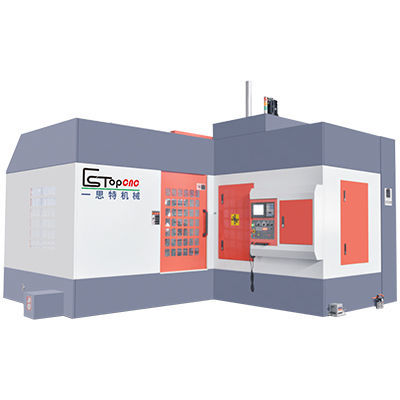

Centro de usinagem de 3 eixos HMC-2214NC

horizontalBT 50de fresagem

Produto
Centro de usinagem horizontal HMC-2214NC para peças de grande porte e aplicações de usinagem com elevadas cargas. Principais características: mesa 2200×1400 mm, curso vertical da mesa 650 mm e transmissão do fuso selecionável (correia ou engrenagem).

Parâmetros técnicos (comparação)

• Modelo: ET-1712-NC | ET-2214-NC
• Curso máximo (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
• Curso vertical da mesa (eixo W) (mm): 500 | 650
• Tamanho da mesa (C×L) (mm): 1700×1100 | 2200×1400
• Centro do fuso até a mesa (mm): 50–1250 | 50–1450
• Tamanho do curso vertical (C×A) (mm): 1840×900 | 2340×1100
• Velocidade de avanço X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
• Diâmetro do fuso (mm): 220 (tipo dividido) | 220 (tipo dividido)
• Potência do fuso (kW): 30/37 | 30/37
• Rotação do fuso (r/min): 0–3000 (correia) / 0–1800 (engrenagem) | 0–3000 (correia) / 0–1800 (engrenagem)
• Conicidade do fuso: BT-50
• Potência aproximada dos acionamentos (kW): X 4 | 5, Y 4, Z 3
• Potência total (kW): 48 | 55
• Capacidade máxima de carga (t): 8 | 12
• Peso (t) ±5%: 23 | 26
• Dimensões gerais (C×L×A) (mm): 4950×3900×4150 | 6370×4400×3750
• Opcional: modo de transmissão do fuso selecionável (correia ou engrenagem)

Especificações técnicas

• Designação na ficha: HMC-2214NC
• Curso máximo (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
• Curso vertical da mesa (eixo W): 650 mm
• Tamanho da mesa (C×L): 2200×1400 mm
• Centro fuso-mesa: 50–1450 mm
• Tamanho do curso vertical (C×A): 2340×1100 mm
• Velocidades de avanço: X/Y = 10–7500 mm/min, Z = 10–4500 mm/min
• Diâmetro do fuso: 220 mm (fuso tipo dividido)
• Potência do fuso: 30/37 kW
• Rotação do fuso: 0–3000 r/min (tipo correia) ou 0–1800 r/min (tipo engrenagem)
• Conicidade do fuso: BT-50
• Potência de acionamento aproximada: X ≈ 5 kW, Y ≈ 4 kW, Z ≈ 3 kW
• Potência total: ≈ 55 kW
• Capacidade máxima de carga: 12 Ton
• Peso: ≈ 26 Ton (±5%)
• Dimensões gerais (C×L×A): 6370×4400×3750 mm
• Opcional: modo de transmissão do fuso selecionável (correia ou engrenagem)
