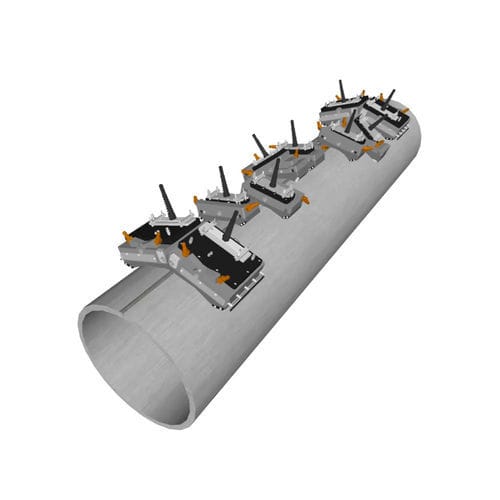

Sistema de inspeção ultrassônico LSAW

automáticode qualidadepara tubos soldados

Os tubos soldados por arco submerso longitudinal (LSAW) são fabricados dobrando e moldando chapas de aço e unindo as bordas usando uma solda de arco submerso de dupla face. Eles são comumente usados na indústria de petróleo e gás em dutos de transporte de longa distância hidrocarbonetos. Sistema de inspeção de solda por arco submerso longitudinal (LSAW) da Evident A solução de inspeção de tubos e soldas de alto desempenho LSAW da Evident usa sondas ultrassônicas Phased Array integradas em sistemas de teste totalmente automatizados para atender a requisitos rigorosos para inspeção de volume de solda. O sistema LSAW ajuda os fabricantes a garantir a qualidade dos tubos soldados por arco submerso longitudinal e pode ser adaptado para atender às diversas necessidades dos fabricantes de produtos tubulares de países petrolíferos (OCTG). Requisitos de inspeção de tubos LSAW O sistema LSAW foi desenvolvido para atender aos padrões internacionais que regem os requisitos de inspeção de fabricação de tubos. Ele inspeciona 100% do volume de solda em tubos de linha que variam de 304,8 mm a 2.032 mm (12 pol. a 80 pol.) de diâmetro externo, além da zona afetada pelo calor (ZAC). Defeitos detectados: • Rachaduras longitudinais e transversais (até 3 mm [0,12 pol de cada lado do diâmetro interno e externo) • Falta de fusão, falta de penetração e penetradores de acordo com a espessura da parede (padrão DEP *) • Defeitos de laminação na área afetada pelo calor (até 75 mm [3 pol para cada lado da solda) Recursos da solução integral automatizada LSAW
