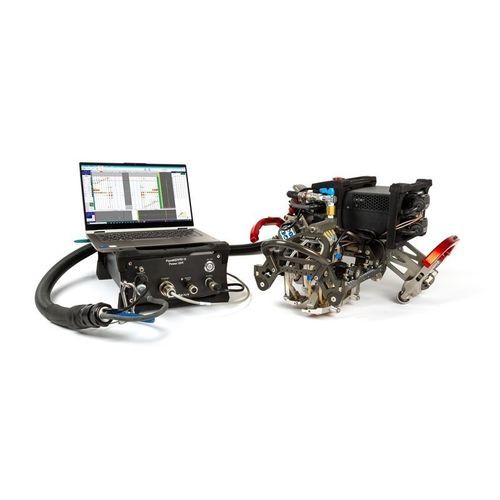

Sistema de inspeção ultrassônico PipeWIZARD

de defeitos de soldapara inspeção de soldagem circunferencialpara tubos

O PipeWIZARD é um sistema automatizado para inspeção de solda circunferencial que utiliza técnicas de UT convencional (AUT) e Phased Array. Especialmente projetado para inspeção de solda com solda em ambientes internos e externos, onshore e offshore. Os dutos desempenham uma função crítica na economia global, transportando enormes volumes de gás, petróleo, água e outros produtos químicos. Os tubos são soldados no local, normalmente usando sistemas de soldagem automatizados. Na construção de dutos, as soldas são o “ponto fraco”, pois é nessa parte que os defeitos tendem a ocorrer. As soldas são testadas de forma não destrutiva, revestidas e enterradas ou colocadas no fundo do mar. Devido ao exigente ciclo de construção, é importante que os defeitos de solda sejam detectados e analisados muito rapidamente. Teste ultrassônico automatizado (AUT) Nos últimos anos, o teste ultrassônico automatizado (AUT) começou a superar a radiografia tradicional como o método de inspeção de solda de duto preferido em todo o mundo. A radiografia tem limitações significativas: detecção insuficiente de defeitos planos, sem capacidade de dimensionamento vertical, problemas de segurança e questões ambientais. As vantagens do teste ultrassônico automatizado são: • Sem perigo de radiação, sem produtos químicos, sem licenciamento • Tempo de ciclo de inspeção muito curto para alta taxa de produção • Melhor detecção e precisão de dimensionamento, resultando em menor taxa de rejeição • Uso dos critérios de aceitação da Avaliação Crítica de Engenharia (ECA, sigla em inglês) com medição da altura vertical e profundidade das indicações, reduzindo a taxa de rejeição
