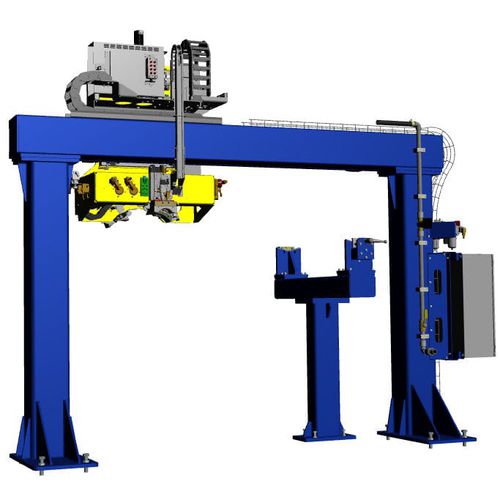

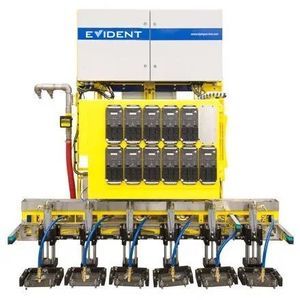

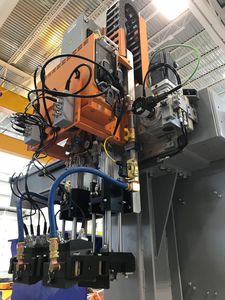

Sistema de inspeção ultrassônico

automáticode dimensionamentode qualidade

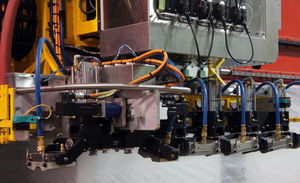

Soluções para solda por resistência elétrica: sistema de inspeção de alta temperatura de solda por resistência elétrica em linha Controle de processo de tubo em solda por resistência elétrica totalmente automatizado O sistema de inspeção de alta temperatura de solda por resistência elétrica em linha se integra à linha de produção entre o resfriamento e o recozimento da solda, em que a temperatura do tubo é de 100 °C (212 °F) ou inferior. Um calço especial de resfriamento automático combinado com alarmes automáticos protege a sonda de Phased Array (PA) contra temperaturas muito altas. Com ultrassom convencional (UT) e tecnologia PA, o sistema inspeciona as superfícies internas e externas da costura de solda por resistência elétrica e a zona afetada pelo calor (HAZ) em tubos que variam de 60,3 mm a 508 mm (2,4 pol. a 20 pol.) Diâmetro externo A tecnologia de rastreamento automático de solda conectada a mecanismos acionados por servomotor ajuda a garantir a cobertura da região de interesse. Os seguintes defeitos típicos são detectados: • Rachaduras longitudinais • Orifícios perfurados • Defeitos de laminação na área afetada pelo calor (até 25 mm [1 pol em cada lado da solda) Conformidade padrão estrita para fabricantes de tubos OCTG Completamente automatizada, a sonda Phased Array do sistema de solda por resistência elétrica em linha de alta temperatura rastreia e registra o perfil de solda e as sondas UT detectam falhas na área soldada usando o posicionamento automático.
