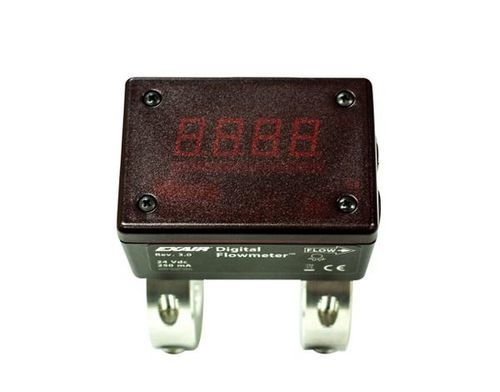

Medidor de vazão ultrassônico por tempo de trânsito 9095

volumétricopara nitrogêniopara ar comprimido

Descrição
O Digital Flowmeter™ da EXAIR é um medidor de vazão digital de montagem não intrusiva com opção de registro de dados. O visor digital mostra a vazão em tempo real em SCFM ou m3/h e ajuda a identificar fugas e uso ineficiente de ar sem cortar ou soldar o tubo. Projetado para montagem permanente ou temporária; anéis de bloqueio disponíveis para modelos removíveis. Compatível com tubos Schedule 40 em ferro (1/2"–8"), tubos de alumínio 25–101 mm e tubos de cobre até 4". Consulte a EXAIR para modelos NEMA 4 e materiais especiais.

Vantagens

• Instalação rápida — sem corte, soldagem, calibração ou interrupção do fluxo
• Display remoto somador e registrador USB opcionais para gravação e visualização remota
• Sem peças móveis — baixa manutenção
• Sensível em baixas vazões
• Inclui componentes necessários para instalação
• Ampla gama de tamanhos disponível (opções ferro, cobre, alumínio)

Modelos

• Disponível para tubos Sch. 40 em ferro de 1/2" a 8"
• Disponível para tubos de cobre de 3/4" a 4"
• Disponível para tubos de alumínio de 25 mm a 101 mm
• Displays em unidades métricas ou inglesas especificáveis para todos os modelos
• Modelos podem ser solicitados com ou sem guias de perfuração

Acessórios

• Registrador de Dados USB (Modelo 9147): conecta-se diretamente ao Digital Flowmeter; taxa de gravação configurável de uma vez por segundo até uma vez a cada 12 horas; dados legíveis com o software incluído ou exportáveis para planilhas.
• Display Remoto Somador: visualização remota do consumo atual, uso nas últimas 24 horas e uso acumulado total.
• Kit de Guia de Perfuração: posicionamento preciso dos furos das sondas no tubo.
• Anel de Bloqueio: necessário caso retire ou realoque o medidor de vazão.

Dimensões e faixa de vazão - Pequeno Digital Flowmeter
Series 9090 | Tamanho do tubo 1/2" | A in 3.31 | A mm 84 | Faixa 1–100 SCFM (1.7–170 m3/h)
Series 9091 | Tamanho do tubo 3/4" | A in 3.49 | A mm 89 | Faixa 1–150 SCFM (1.7–255 m3/h)
Series 9092 | Tamanho do tubo 1" | A in 3.87 | A mm 98 | Faixa 2–200 SCFM (3.4–340 m3/h)
Series 9093 | Tamanho do tubo 1 1/4" | A in 4.24 | A mm 108 | Faixa 4–400 SCFM (6.8–680 m3/h)
Series 9094 | Tamanho do tubo 1 1/2" | A in 4.62 | A mm 117 | Faixa 4–400 SCFM (6.8–680 m3/h)
Series 9091CU | Tamanho do tubo 3/4" | A in 3.49 | A mm 89 | Faixa 1–150 SCFM (1.7–255 m3/h)
Series 9092CU | Tamanho do tubo 1" | A in 3.68 | A mm 93 | Faixa 2–200 SCFM (3.4–340 m3/h)
Series 9093CU | Tamanho do tubo 1 1/4" | A in 3.87 | A mm 98 | Faixa 2–200 SCFM (3.4–340 m3/h)
Series 9094CU | Tamanho do tubo 1 1/2" | A in 4.24 | A mm 108 | Faixa 4–400 SCFM (6.8–680 m3/h)
Series 91025 | Tamanho do tubo 25 mm | A in 3.49 | A mm 89 | Faixa 2–200 SCFM (3.4–340 m3/h)
Series 91040 | Tamanho do tubo 40 mm | A in 4.24 | A mm 108 | Faixa 4–400 SCFM (6.8–680 m3/h)

Dimensões e faixa de vazão - Grande Digital Flowmeter
Series 9095 | Tamanho do tubo 2" | A in 5.34 | A mm 136 | Faixa 6–600 SCFM (10.2–1020 m3/h)
Series 9096 | Tamanho do tubo 2 1/2" | A in 6.09 | A mm 155 | Faixa 8–800 SCFM (13.6–1359 m3/h)
Series 9097 | Tamanho do tubo 3" | A in 6.71 | A mm 171 | Faixa 12–1200 SCFM
Series 9098 | Tamanho do tubo 4" | A in 7.71 | A mm 196 | Faixa 20–2000 SCFM
Series 9099 | Tamanho do tubo 5" | A in 8.84 | A mm 224 | Faixa 30–3000 SCFM (51–5100 m3/h)
Series 90100 | Tamanho do tubo 6" | A in 9.84 | A mm 250 | Faixa 50–5000 SCFM
Series 90101 | Tamanho do tubo 8" | A in 11.84 | A mm 301 | Faixa 100–6000 SCFM
Series 9095CU | Tamanho do tubo 2" | A in 5.09 | A mm 129 | Faixa 6–600 SCFM (10.2–1020 m3/h)
Series 9096CU | Tamanho do tubo 2 1/2" | A in 5.84 | A mm 148 | Faixa 8–800 SCFM (13.6–1359 m3/h)
Series 9097CU | Tamanho do tubo 3" | A in 6.34 | A mm 161 | Faixa 10–1000 SCFM (17–1699 m3/h)
Series 9098CU | Tamanho do tubo 4" | A in 7.34 | A mm 186 | Faixa 20–2000 SCFM (34–3398 m3/h)
Series 91050 | Tamanho do tubo 50 mm | A in 5.1 | A mm 129 | Faixa 6–600 SCFM (10.2–1020 m3/h)
Series 91063 | Tamanho do tubo 63 mm | A in 5.6 | A mm 142 | Faixa 8–800 SCFM (13.6–1359 m3/h)
Series 91076 | Tamanho do tubo 76 mm | A in 6.3 | A mm 161 | Faixa 10–1000 SCFM (17–1699 m3/h)
Series 91101 | Tamanho do tubo 101 mm | A in 7.3 | A mm 186 | Faixa 20–2000 SCFM (34–3398 m3/h)

Especificações técnicas

• Precisão: 5% da leitura mais 1% do alcance para fluxos de 10% a 100% do alcance indicado em temperaturas de ar entre 20° e 120°F (aprox. -7° a 49°C).
• Pressão de funcionamento: 200 PSIG máximo em tubos Sch. 40 de ferro e em cobre Tipo L abaixo de 3"; consulte EXAIR para outros materiais e pressões mais altas.
• Alimentação: 250 mA a 24 VDC
• Resistência de saída: 600 Ohms máximo
• Materiais molhados: aço inoxidável, ouro, epóxi térmico e Viton
• Material do anel: alumínio
• Display: display LED de quatro dígitos
• Tempo de resposta: um segundo para 63% da mudança em valores em fluxos acima de 30% do alcance
• Conformidade: CE e RoHS
• Observação: para uso apenas com ar comprimido e nitrogênio.
