Medidor de vazão térmico H9096

volumétricopara ar comprimidoDN 50 mm (2")

Descrição

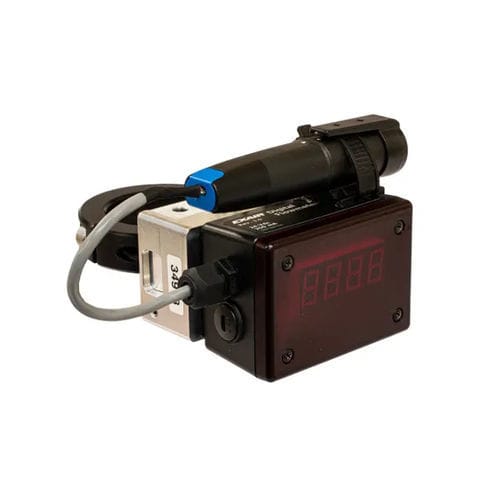

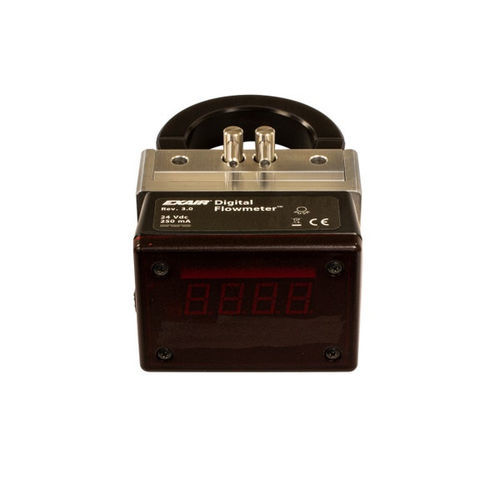

O Hot Tap Digital Flowmeter™ permite instalação sob pressão sem isolar ou despressurizar a tubulação. Incorpora duas válvulas para passagem das sondas e um silenciador que recolhe cavacos da perfuração. O visor digital mostra o fluxo de ar comprimido em tempo real, facilitando a identificação de fugas e equipamentos ineficientes. Não requer corte, solda, ajustes ou calibração no campo. Item não em estoque; envio em 3–5 dias. Consultar fábrica para modelos NEMA 4.

Vantagens

• Instalação sob pressão — sem parada do sistema
• Sem partes móveis, menor manutenção
• Display remoto somador e registrador de dados USB disponíveis
• Placa de comunicação RS-485 opcional
• Sensível em baixas vazões
• Sem necessidade de calibração ou configuração no local
• Inclui todos os componentes para instalação
• Modelos para tubos Schedule 40 ferro 2–8 in e cobre 2–6 in

Modelos

• H9095–H90101: disponíveis para tubos Schedule 40 ferro de 2 a 8 in
• H9095CU–H90100CU: disponíveis para tubos de cobre de 2 a 6 in
• Visores em unidades métricas ou inglesas selecionáveis para todos os modelos

Acessórios

• Registrador de Dados USB — Modelo 9147 conecta-se diretamente ao medidor; intervalo de registro configurável; dados legíveis com o software incluído ou exportáveis para planilhas
• Display Remoto Somador — permite visualização remota do consumo atual, uso nas últimas 24 horas e total acumulado
• Anel de Bloqueio — necessário para remover ou realocar o medidor

Dimensões e faixa de vazão (tubo Schedule 40)
Modelo | Tamanho do tubo | A (in) | A (mm) | Faixa de vazão
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

Dimensões e faixa de vazão (tubo cobre)
Modelo | Tamanho do tubo | A (in) | A (mm) | Faixa de vazão
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

Especificações técnicas

• Precisão: 5% da leitura mais 1% da faixa para vazões de 10% a 100% da faixa indicada em temperaturas de ar entre 20° e 120°F
• Pressão de operação: 130 PSIG máximo em Sch. 40 ferro (consultar fabricante para outros materiais ou pressões maiores)
• Alimentação: 250 mA a 24 VDC
• Resistência de saída: 600 Ω máximo
• Materiais em contato: aço inoxidável, ouro, epóxi térmico, Viton, PTFE, alumínio
• Material do anel: alumínio
• Display: display LED de quatro dígitos
• Tempo de resposta: 1 segundo para 63% da variação em vazões acima de 30% da faixa
• Conformidade: CE e RoHS
• Observação: uso apenas com ar comprimido e nitrogênio
