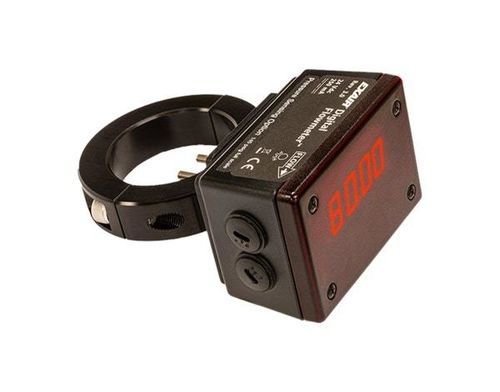

Medidor de vazão digital P9097CU

volumétricopara nitrogêniopara ar comprimido

Aperçu
O Débito Digital com Detecção de Pressão™ da EXAIR mede a pressão interna do tubo e o fluxo de ar comprimido (SCFM ou m3/hr) com opção de registro de dados. Instalação permanente ou temporária em tubulação de ar comprimido sem corte, solda, ajustes ou calibração. Anéis de bloqueio disponíveis para a maioria dos modelos para permitir remoção. Disponível para tubos ferro Sch.40 de 2" a 8", tubos de alumínio de 50 a 101 mm e tubos de cobre Tipo L de 2" a 4". Envio típico em 3–5 dias; consultar fábrica para versões NEMA 4.

Vantagens

• Instalação sem corte nem solda
• Display remoto somador e registrador de dados USB opcionais
• Alternância rápida entre leituras de Pressão, SCFM e m3/hr
• Displays em unidades de pressão, métricas ou inglesas selecionáveis para todos os tamanhos
• Sem peças móveis; sensível em baixos fluxos
• Sem necessidade de calibração ou configuração
• Inclui todos os componentes para instalação
• Modelos disponíveis para 2"–8" Sch.40 ferro, 25–101 mm alumínio e 2"–4" cobre

Modelos

• Séries P9095–P90101 para tubos ferro Schedule 40 de 2" a 8"
• Séries P91050–P91101 para tubos alumínio de 50 mm a 101 mm
• Séries P9095CU–P9097CU para tubos cobre Tipo L de 2" a 4"
• Displays de pressão, métricos ou ingleses podem ser especificados para todos os tamanhos
• Modelos disponíveis com ou sem gabarito de furação

Acessórios

• Registrador de Dados USB — Modelo 9147: conecta-se diretamente ao medidor; taxa de gravação configurável de 1 s até 12 h; dados legíveis com o software incluído ou importáveis para planilha
• Display Remoto Somador — permite visualização remota dos dados: consumo atual, uso das últimas 24 h e uso total acumulado
• Kit de Gabarito de Furação — garante posicionamento preciso dos furos para as sondas
• Anel de Bloqueio — necessário se o medidor for removido ou realocado

Dimensões e faixa de vazão – Tubo ferro Schedule 40
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Dimensões e faixa de vazão – Tubo cobre Tipo L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Dimensões e faixa de vazão – Tubo de alumínio
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Especificações técnicas

• Precisão: PRESSÃO: ±2 PSIG máximo (± PSIG a 68°F)
• Pressão de operação: 200 PSIG máximo em Sch. 40 ferro e em cobre Tipo L abaixo de 3"; consultar EXAIR para outros materiais e pressões mais altas
• Alimentação: 250 mA a 24 VDC
• Resistência de saída: 600 Ohms máximo
• Materiais molhados: aço inoxidável, ouro, epóxi térmico e Viton
• Material do anel: alumínio
• Display: LED de quatro dígitos
• Tempo de resposta: 1 segundo até 63% da mudança em fluxos acima de 30% da faixa
• Faixa de pressão: 0–145 PSIG operacional; 200 PSIG máximo; 145 PSIG escala completa de saída mA
• Conformidade: CE e RoHS
• Observação: Para uso apenas com ar comprimido e nitrogênio
