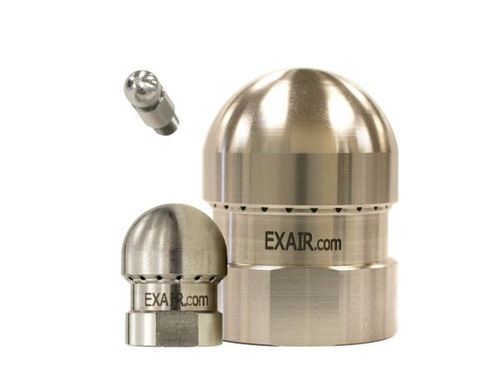

Bico de ar Model P1006SS

de limpezade resfriamentode sopro

Visão geral
As bocas de ar de sopro traseiro são projetadas para limpar o interior de tubos, mangueiras ou canais, gerando um padrão anular de ar a 360° direcionado de volta para a entrada. Removem fluido de corte, cavacos e detritos gerados por usinagem sem empurrar os cavacos mais para o interior da peça. Adequadas para diâmetros internos de 1/4" (6,3 mm) até 16" (406 mm). Recomenda-se equipamento de proteção individual, pois o fluxo de ar é direcionado ao operador.

Aplicações

• Limpeza de peças
• Remoção de cavacos
• Sopro de líquidos
• Resfriamento de peças
• Transporte de material
• Ejeção de peças
• Transporte de fibras
• Assistência de ar

Vantagens

• Redução do consumo de ar comprimido em comparação com tubos abertos
• Redução média de ruído aprox. 10 dBA (dependendo do modelo)
• Melhor desempenho de sopro com menor consumo
• Design compacto, fácil de montar
• Maior segurança do operador em relação ao sopro direto
• Atende aos requisitos OSHA de pressão de extremidade fechada e ruído aplicáveis
• Suporta aumento da produtividade

Materiais
Aço inoxidável tipo 316 — adequado para temperaturas elevadas, ambientes corrosivos e desgaste mecânico. Temperatura máxima: 1000°F (538°C).

Acessórios
Protetores de cavacos

• Modelo 901650 — para extensões M4 x 0,5 (protege o operador de detritos projetados)
• Modelo 901222 — para extensões 1/4 NPT

Tubo de extensão em alumínio
As extensões proporcionam alcance para limpar o interior de tubos, mangueiras ou canais; disponíveis até 72" (1829 mm). Exemplos de modelos:

• 9492 — 6" (152 mm) alumínio, M4 x 0,5
• 9493 — 12" (305 mm) alumínio, M4 x 0,5
• 9495 — 24" (610 mm) alumínio, M4 x 0,5
• 9497 — 36" (914 mm) alumínio, M4 x 0,5
• 9188 — 12" (305 mm) alumínio, 1/4 NPT
• 9194 — 72" (1829 mm) alumínio, 1/4 NPT
• 900353 — 12" (305 mm) alumínio, 1" NPT

Desempenho (modelos de exemplo)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — use com diâmetros internos 1/4"–1" (6,3–25,4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — use com diâmetros internos 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1.614 SLPM), 89 dBA — use com diâmetros internos 2"–16" (51–406 mm)

Como funciona (resumo)
As bocas utilizam o efeito Coanda para amplificar o fluxo de ar comprimido em até 25× ou mais. O ar é ejetado a partir de um anel de saídas anular na periferia, angulado para formar um cone de ar de alta velocidade direcionado de volta à entrada. O resultado é um jato de alto volume e alta velocidade com consumo mínimo, mantendo a conformidade OSHA quanto à pressão de extremidade fechada.

Especificações

• SKU (exemplo na página): P1006SS
• Família de modelos disponível: 1004SS, 1006SS, 1008SS
• Material: Aço inoxidável tipo 316
• Temperatura máxima: 1000°F (538°C)
• EPI recomendado: Obrigatório durante a operação (ar direcionado ao operador)
• Desempenho (ex. 1006SS): 22 SCFM (622 SLPM), 80 dBA, para 7/8"–4" (22–102 mm) ID
• Acessórios: protetores de cavacos (901650, 901222), tubos de extensão em alumínio (várias comprimentos até 72")
• Princípio de funcionamento: Efeito Coanda — alta amplificação do ar comprimido para fluxo de alto volume/alta velocidade com baixo consumo
