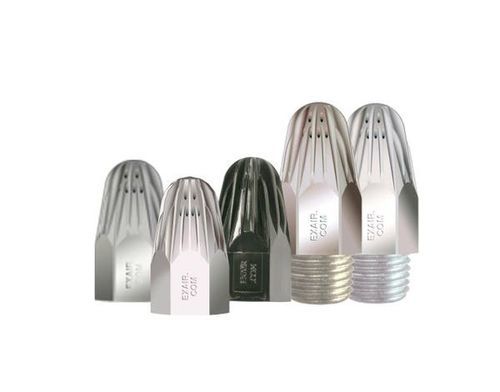

Bico de grande formato Model 1106SS Super

de arde limpezade resfriamento

Descrição
As Large Super Air Nozzles da EXAIR estão disponíveis de 3/8 NPT a 1-1/4 NPT em liga de zinco/alumínio. Versões em aço inoxidável 316 estão disponíveis até 1 NPT e bicos em PEEK estão disponíveis em 3/8 NPT. A linha fornece força de sopro concentrada de 1.9 lbs (0.86 kg) até 23 lbs (10.43 kg) medida a 12" (305 mm). Ranhuras aerodinâmicas protetoras direcionam o fluxo de ar para um único ponto de convergência, produzindo força de impacto elevada e reduzindo ruído comparado a sopros abertos típicos.

Aplicações

• Limpeza de peças
• Remoção de cavacos
• Sopro de líquidos
• Resfriamento de peças
• Conveying de materiais
• Ejeção de peças
• Transporte de fibras
• Assistência com ar

Vantagens

• Redução do consumo de ar comprimido em comparação com sopros abertos
• Redução média de ruído de aproximadamente 10 dBA vs sopros típicos (dependendo do modelo)
• Melhora no desempenho de sopro com menor fluxo
• Design compacto para instalações com espaço limitado
• Atende aos requisitos OSHA de ruído e pressão
• Melhora na produção

Materiais

• Liga zinco‑alumínio — aplicações gerais. Temp. máx. 250°F (121°C).
• Aço inoxidável Tipo 316 — para altas temperaturas, ambientes corrosivos e desgaste mecânico. Temp. máx. 1000°F (538°C).
• PEEK — resistente a químicos, não marcante; substitui metais em ambientes severos. Temp. máx. 320°F (160°C).

Acessórios

• Stay Set Hose — mangueiras flexíveis reposicionáveis com 'memória' para manter a orientação sem escorregamento; ideal quando reposicionamento frequente é necessário.
• Swivel Fittings — permitem ajuste do ângulo de sopro (±25°) para otimizar desempenho e reduzir ruído; disponíveis em aço inoxidável Tipo 303 ou 316.
• Bases magnéticas — permitem montagem horizontal ou vertical para movimentação frequente do bico; incluem válvula de corte para variar força e fluxo.

Desempenho (força medida a 12" (305 mm); som medido a 3' (914 mm); todas as medições a 80 PSIG / 5.5 BAR)
Model | SCFM | SLPM | Lbs | Kg | dBA
1104 / 1105 | 35 | 991 | 1.9 | 0.86 | 82
1106 / 1107 | 60 | 1,699 | 3.3 | 1.5 | 87
1112 / 1113 | 91 | 2,577 | 4.5 | 2.04 | 96
1114 / 1115 | 135 | 3,823 | 6.6 | 2.99 | 99
1116 / 1117 | 188 | 5,324 | 9.4 | 4.26 | 102
1118 / 1119 | 300 | 8,495 | 15 | 6.80 | 106
1120 / 1121 | 460 | 13,026 | 23 | 10.43 | 109

Materiais / Observações de projeto
Ranhuras aerodinâmicas protetoras concentram o fluxo de ar em um ponto de convergência único para concentrar a força e reduzir o ruído em comparação com sopros abertos típicos.

Especificações técnicas

• Marca: EXAIR
• Família / série: Large Super Air Nozzle™
• Roscas disponíveis: 3/8 NPT até 1-1/4 NPT
• Opções de material: liga zinco/alumínio; aço inoxidável Tipo 316 (disponível até 1 NPT); PEEK (disponível em 3/8 NPT)
• Faixa de força de sopro: 1.9 lbs (0.86 kg) a 23 lbs (10.43 kg) (medido a 12" / 305 mm)
• Níveis de som: 82 dBA a 109 dBA dependendo do modelo (medido a 3' / 914 mm)
• Consumo de ar: exemplos 35 SCFM (991 SLPM) a 460 SCFM (13,026 SLPM)
• Condições de teste típicas: 80 PSIG (5.5 BAR)
• SKU exibido na página: P1104
• Preço exibido na página (unidade, sem impostos): 95 (moeda: USD)
