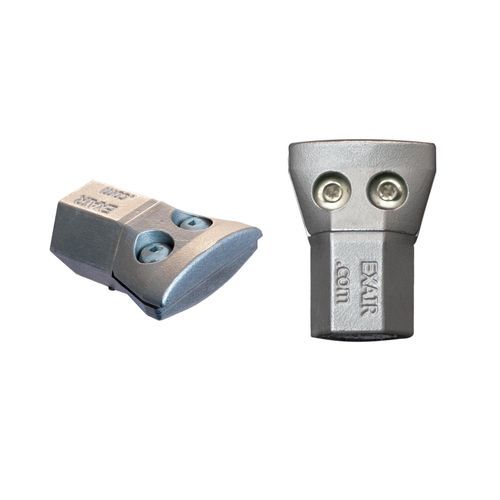

Bico de jato plano Model HP1126 Super

de arde limpezade resfriamento

Visão geral
A 1 polegada High Power Flat Super Air Nozzle™ da EXAIR produz um jato de ar plano de 1 polegada (25 mm) de largura com força de sopro de 1 libra. O design patenteado maximiza o ar entrado enquanto reduz o ruído. Força e vazão podem ser ajustadas trocando a shim. Disponível em liga zinco‑alumínio ou em aço inox Tipo 316.

Aplicações

• Limpeza de peças
• Remoção de cavacos
• Secagem/sopragem de líquidos
• Resfriamento de peças
• Transporte de materiais
• Ejeção de peças
• Transporte de fibras
• Assistência de ar

Vantagens

• Fluxo de ar laminar e com força
• Design de shim patenteado para variar o fluxo
• Funcionamento extremamente silencioso
• Baixo consumo de ar comprimido
• Atende requisitos OSHA de ruído e pressão
• Disponível em liga zinco‑alumínio ou aço inox 316

Materiais

• Liga zinco‑alumínio – uso geral; temp. máx. 250°F (121°C).
• Aço inox Tipo 316 – para altas temperaturas, ambientes corrosivos e desgaste mecânico; temp. máx. 1000°F (538°C).

Acessórios

• Conjuntos de shim – O conjunto HP1136SS inclui shims de 0.020" (0,51 mm) e 0.030" (0,76 mm); shim de 0.025" (0,64 mm) instalada por padrão.
• Mangueira Stay Set – mangueiras flexíveis reposicionáveis ideais para ajustes frequentes; mantêm a posição.
• Conexões giratórias – permitem ajuste de ±25° a partir do eixo central; disponíveis em aço inox Tipo 303 ou 316.
• Bases magnéticas – montagem segura (horizontal/vertical) com válvula de corte integrada para variar força e vazão.

Como funciona a Flat Super Air Nozzle
O ar comprimido entra no plenum do bocal e é direcionado através de um orifício fendido preciso. O fluxo primário segue uma superfície plana, criando uma lâmina uniforme de ar ao longo do comprimento do bocal. O ar ambiente é entrado no fluxo primário numa razão aproximada de 40:1, produzindo uma lâmina laminar definida com alta força e mínimo cisalhamento.

Desempenho
Desempenho do bocal 1 polegada High Power Flat Super Air Nozzle
Modelo | SCFM | SLPM | Força (lbs) | Força (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Força medida a 12 inch (305 mm) do alvo.
* Nível de som medido a 3 ft (914 mm).
* Todas as medições a 80 PSIG (5.5 BAR).
* Shim de 0.025" (0,64 mm) instalada.

Especificações

• Marca: EXAIR
• Nome comercial: HP1126
• SKU / código interno: PHP1126
• Tipo de produto: 1 inch High Power Flat Super Air Nozzle™
• Largura do jato: 1 inch (25 mm)
• Força de sopro: 1 lb (454 g) medida a 12 inch (305 mm)
• Consumo de ar (a 80 PSIG / 5.5 BAR): 17.5 SCFM (495 SLPM)
• Nível de ruído: 82 dBA (medido a 3 ft / 914 mm)
• Razão de entrainment: aproximadamente 40:1
• Shim padrão: 0.025" (0,64 mm); shims opcionais: 0.020" (0,51 mm) e 0.030" (0,76 mm)
• Materiais disponíveis: liga zinco‑alumínio (temp. máx. 250°F / 121°C) e aço inox Tipo 316 (temp. máx. 1000°F / 538°C)
• Aplicações típicas: limpeza de peças, remoção de cavacos, soprar líquidos, resfriamento, transporte, ejeção de peças, transporte de fibras, assistência de ar
