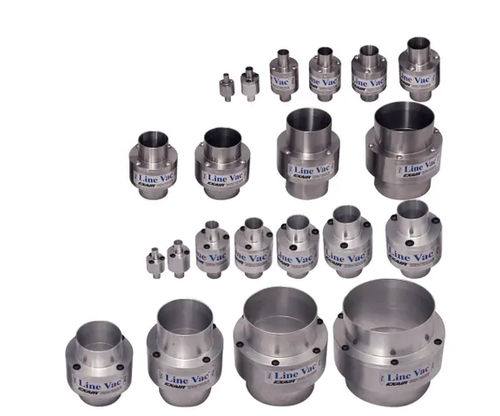

Ejetor Venturi para mangueiras 6080

para transportadorpara transporte pneumáticocom baixo nível de ruído

Visão geral O Line Vac™ é um transportador em linha acionado por ar comprimido, conectado a mangueiras padrão para transportar materiais a granel por longas distâncias. Tamanhos para I.D. de 3/8" a 5" (10 mm a 127 mm). A vazão é controlada por um regulador de pressão. Suportes de montagem opcionais disponíveis. Sem partes móveis ou alimentação elétrica. Materiais: alumínio, aço inoxidável Tipo 303, Tipo 316 e liga endurecida.

Aplicações

• Carregamento de funis
• Tensionamento de fibras
• Transporte de materiais
• Remoção de resíduos / aparas
• Remoção de cavacos
• Transfêrencia de peças
• Operações de enchimento

Vantagens

• Design compacto
• Operação silenciosa
• Sem peças móveis (baixa manutenção)
• Compatível com mangueira ou tubo padrão
• Disponível em alumínio, aço inox ou liga endurecida
• Alta capacidade de vazão

Materiais Alumínio é a opção econômica para aplicações gerais de transporte. Temperatura máxima: 250°F (121°C). Modelos padrão em aço inox (Tipo 303) oferecem boa resistência à corrosão e são ideais para uso alimentar, aplicações abrasivas ou corrosivas. Temperatura máxima: 800°F (426°C). Para aplicações críticas, incluindo alguns alimentos e produtos farmacêuticos, o Tipo 316 fornece excelente resistência à corrosão. Temperatura máxima: 1000°F (538°C).

Modelos Line Vacs estão disponíveis individualmente e em kits. Kits incluem Line Vac, suporte de montagem, separador de filtro e regulador de pressão com acoplador. Níveis de serviço: light, standard e heavy/ultra duty. Configurações para mangueira ou tubo com rosca NPT.

Acessórios

• Mangueira de PVC transparente para transporte em vários I.D. (3/8" / 10 mm até 3" / 76 mm), comprimentos até 50' (15,2 m)
• Suportes de montagem para 3/8" (10 mm) até 5" (127 mm)
• Separador de filtro e regulador de pressão (incluídos nos kits)
• Tampas para tambores (malha fina não tecida) para tambores de 30 ou 55 galões; inclui abraçadeiras e cinta com fivela de mola

Comparação de modelos (Material / Classificação de temperatura / Resistência à corrosão)

• Line Vac em alumínio — Temperatura: 275°F (135°C) — Resistência à corrosão: Regular
• Line Vac em aço inox (Tipo 303) — Temperatura: 400°F (204°C) — Resistência à corrosão: Boa
• Line Vac em aço inox (Tipo 316) — Temperatura: 400°F (204°C) — Resistência à corrosão: Excelente
• Line Vac inox flangeado (Tipo 316) — Temperatura: 400°F (204°C) — Resistência: Excelente
• Line Vac alta temperatura (Tipo 303) — Temperatura: 900°F (482°C) — Resistência: Boa
• Line Vac alta temperatura (Tipo 316) — Temperatura: 900°F (482°C) — Resistência: Excelente
• Line Vac heavy duty (liga endurecida) — Temperatura: 400°F (204°C) — Resistência: Boa
• Line Vac ultra duty (liga endurecida) — Temperatura: 400°F (204°C) — Resistência: Boa

Desempenho Line Vac (80 PSIG / 5.5 BAR) — linhas selecionadas

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Consumo de ar: 5.60 SCFM (158 SLPM) — Vácuo: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Consumo de ar: 7.00 SCFM (198 SLPM) — Vácuo: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Consumo de ar: 10.70 SCFM (303 SLPM) — Vácuo: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Consumo de ar: 14.70 SCFM (416 SLPM) — Vácuo: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Consumo de ar: 25.90 SCFM (733 SLPM) — Vácuo: -42" H2O (-11 kPa)

Como funciona O ar comprimido flui para uma câmara anular e é injetado através de bicos direcionados na garganta. Esses jatos criam vácuo na entrada, sugando o material e acelerando‑o através da unidade para transporte em longas distâncias verticais ou horizontais.

Especificações técnicas

• Série / Modelo: Line Vac™
• SKU exemplo nesta página: P6060 (produto configurado correspondente à família de modelos incluindo 6060)
• Compatível com I.D. de mangueira: 3/8" a 5" (10 mm a 127 mm)
• Exemplo: Modelo 6060 serve para mangueira 3/4" (19 mm)
• Entrada de ar (exemplo 6060): 1/4" FNPT
• Materiais disponíveis: Alumínio; Aço inox Tipo 303; Aço inox Tipo 316; liga endurecida (heavy/ultra duty)
• Classificações de temperatura: Alumínio até 250°F (121°C); Tipo 303 até 800°F (426°C); Tipo 316 até 1000°F (538°C)
• Operação: acionado por ar comprimido, sem peças móveis, fluxo controlado por regulador
• Aplicações típicas: carregamento de funis, tensionamento de fibras, transporte de materiais, remoção de resíduos, remoção de cavacos, transferência de peças, operações de enchimento
• Acessórios: mangueira PVC transparente (vários I.D.), suportes de montagem, separador de filtro, regulador de pressão, tampas para tambores
• Exemplo de desempenho (6060 a 80 PSIG / 5.5 BAR): Consumo de ar 10.70 SCFM (303 SLPM), Vácuo ≈ -72" H2O (≈ -18 kPa)
• Opções de embalagem: Line Vac individual ou Line Vac Kits (incluem suporte, separador de filtro e regulador com acoplador)
