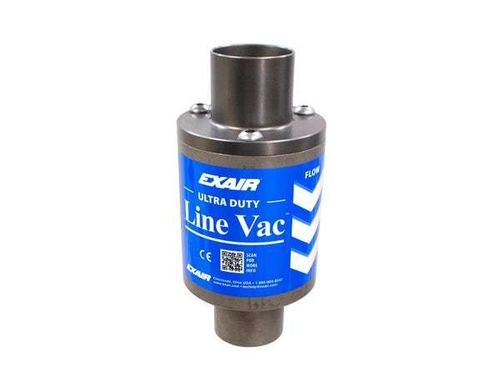

Ejetor Venturi para produtos a granel 170150

para transportadorpara transporte pneumáticocom baixo nível de ruído

Visão geral O Ultra Duty Line Vac é o transportador pneumático mais potente e resistente ao desgaste da EXAIR. Seu inserto cerâmico desenvolvido e a construção em liga endurecida são otimizados para materiais abrasivos como areia, meios de jateamento e pós. O consumo de ar foi otimizado para fornecer maior potência de transporte em longas distâncias verticais e horizontais. Disponível nos tamanhos de 1-1/4" (32 mm) a 2" (51 mm). Kits disponíveis.

Aplicações

• Carregamento de funis
• Tensionamento de fibras
• Transporte de material
• Remoção de resíduos / aparas
• Remoção de cavacos
• Transferência de peças
• Operações de enchimento

Vantagens

• Corpo em liga endurecida com inserto cerâmico projetado para meios abrasivos
• Construção resistente ao desgaste
• Maior capacidade de vazão entre os Line Vacs
• Compacto
• Operação silenciosa
• Sem partes móveis (reduz manutenção)
• Compatível com mangueiras, tubos e tubulações padrão
• Disponível em stock

Modelos Os Ultra Duty Line Vac são oferecidos como unidades individuais e em kits para uso com tubos rosqueados NPT. Kits incluem um Ultra Duty Line Vac, separador de filtro e regulador de pressão com acoplador. Números de modelo comuns: 170125, 170150, 170200.

Acessórios

• Mangueira PVC transparente: vários diâmetros internos (ex.: 3/8" / 10 mm até 3" / 76 mm), comprimentos até 50' (15,2 m); diâmetro interno liso para minimizar acúmulos; faixa de temperatura -4 a 150°F (-20 a 66°C).
• Suportes de montagem: disponíveis para Line Vacs de 3/8" (10 mm) até 5" (127 mm).
• Coberturas para tambores: cobertura não-tecida de malha fina para tambores de 30 ou 55 galões; adequada para mangueiras de transporte com diâmetros externos de 3/4" a 3,4"; fornecida com braçadeiras e tira com fivela de mola.

Comparação de modelos

• Aluminum Line Vac — 275°F (135°C) — Resistência à corrosão: Regular
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Boa
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Excelente
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Excelente
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Boa
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Excelente
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Boa
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Boa

Desempenho do kit Ultra Duty Line Vac (80 PSIG / 5.5 BAR)

• 170125 — Tamanho: 1.25 in (32 mm) — Consumo de ar: 49 SCFM (1.388 SLPM) — Vácuo: aprox. -83 "H2O (-21 kPa)
• 170150 — Tamanho: 1.50 in (38 mm) — Consumo de ar: 55 SCFM (1.557 SLPM) — Vácuo: aprox. -60 "H2O (-15 kPa)
• 170200 — Tamanho: 2.00 in (51 mm) — Consumo de ar: 75 SCFM (2.124 SLPM) — Vácuo: aprox. -42 "H2O (-10 kPa)

Dimensões (selecionadas)

• 170125 — Tamanho da mangueira A: 1.25 in / 32 mm — Entrada de ar: 1/4 FNPT
• 170150 — Tamanho da mangueira A: 1.50 in / 38 mm — Entrada de ar: 3/8 FNPT
• 170200 — Tamanho da mangueira A: 2.00 in / 51 mm — Entrada de ar: 3/8 FNPT

Como funciona O ar comprimido entra em um plenum anular e é injetado através de bicos direcionados na garganta. Esses jatos geram um vácuo na entrada que suga o material e o acelera através da unidade para transporte em longas distâncias verticais ou horizontais.

Especificações técnicas

• Marca: EXAIR
• Nome comercial / série: Ultra Duty Line Vac™
• Exemplo de SKU: P170125
• Tamanhos disponíveis: 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• Construção: liga endurecida com inserto cerâmico projetado (otimizado para materiais abrasivos)
• Sem partes móveis
• Classificação de temperatura (Ultra Duty / Hardened Alloy): até 400°F (204°C)
• Consumo de ar a 80 PSIG (5,5 BAR): 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Vácuo aproximado a 80 PSIG: -83 "H2O (-21 kPa) para 170125; -60 "H2O (-15 kPa) para 170150; -42 "H2O (-10 kPa) para 170200
• Rosca de entrada de ar: 170125 = 1/4 FNPT; 170150 & 170200 = 3/8 FNPT
• Kits disponíveis: incluem Ultra Duty Line Vac, separador de filtro e regulador de pressão com acoplador
• Compatível com mangueiras, tubos e tubulações padrão; mangueiras em vários I.D.s e comprimentos até 50' (15,2 m) disponíveis
