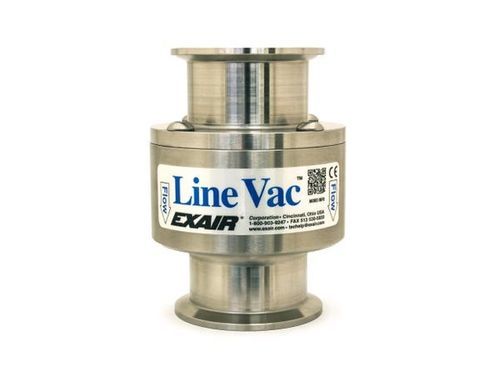

Ejetor Venturi lubrificado 161250-316

para transportadorcom baixo nível de ruídoem aço inoxidável

Descrição
O Line Vac de flange sanitária EXAIR, acionado por ar comprimido, liga-se a conexões de flange tipo clamp padrão para criar um transportador em linha adequado a ambientes sanitários. Fabricado em aço inoxidável Tipo 316, este Line Vac movimenta grandes volumes de material por longas distâncias sem partes móveis e sem necessidade de eletricidade. A vazão de material é controlada por um regulador de pressão; há suporte de montagem opcional. Tamanhos de flange disponíveis: 1-1/2", 2", 2-1/2" e 3".

Aplicações

• Carregamento de funis
• Tensionamento de fibras
• Transporte de materiais
• Remoção de resíduos/cortes
• Remoção de cavacos
• Transferência de peças
• Operações de enchimento

Vantagens

• Compatível com ISO 2852 — adapta-se a flanges sanitárias padrão
• Construção em aço inoxidável Tipo 316 para ambientes sanitários
• Quatro tamanhos em stock cobrindo dimensões comuns
• Sem peças móveis — manutenção reduzida
• Design compacto
• Alta capacidade de vazão
• Operação silenciosa

Modelos
Os Line Vac de flange sanitária estão disponíveis individualmente ou em kits. Os kits incluem um Line Vac de flange sanitária, suporte de montagem, separador de filtro e regulador de pressão com acoplador. Os modelos em aço inoxidável Tipo 316 em stock correspondem às flanges 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) e 3" (76 mm): 161150-316, 161200-316, 161250-316, 161300-316.

Acessórios
Os acessórios disponíveis incluem suportes de montagem dimensionados para Line Vacs e tampas de tambor em malha fina não-tecida para uso com mangueiras de transporte. Os kits incluem suporte de montagem, separador de filtro e regulador de pressão quando especificado.

Desempenho (80 PSIG / 5.5 BAR)
Modelo 161150-316 — Tamanho: 1.5 in (38 mm) — Consumo de ar: 33 SCFM (934 SLPM) — Vácuo: -36.8 in H2O (-9 kPa)
Modelo 161200-316 — Tamanho: 2 in (51 mm) — Consumo de ar: 45 SCFM (1,274 SLPM) — Vácuo: -28.5 in H2O (-7 kPa)
Modelo 161250-316 — Tamanho: 2.5 in (64 mm) — Consumo de ar: 58.5 SCFM (1,657 SLPM) — Vácuo: -23.5 in H2O (-6 kPa)
Modelo 161300-316 — Tamanho: 3 in (76 mm) — Consumo de ar: 68.5 SCFM (1,939 SLPM) — Vácuo: -14.7 in H2O (-4 kPa)

Comparação de modelos (selecionados)

• Line Vac em alumínio — Classificação de temperatura: 275°F (135°C) — Resistência à corrosão: Regular
• Line Vac inox (Tipo 303) — Classificação de temperatura: 400°F (204°C) — Resistência à corrosão: Boa
• Line Vac inox (Tipo 316) — Classificação de temperatura: 400°F (204°C) — Resistência à corrosão: Excelente (utilizado no Sanitary Flange Line Vac)
• Modelos de alta temperatura (Tipo 303/316) — Classificação: até 900°F (482°C)
• Heavy Duty / Ultra Duty (liga endurecida) — Classificação: 400°F (204°C) — Resistência à corrosão: Boa

Dimensões (valores-chave por modelo)
Modelos: 161150-316, 161200-316, 161250-316, 161300-316
A (Tamanho da mangueira) in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H (entrada de ar): 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (ângulo): ~20°, 20°, 20°, 21.3°

Como funciona
O ar comprimido flui para uma câmara anelar e é injetado através de bicos direcionados na garganta. Esses jatos de ar criam um vácuo na entrada que aspira o material e o acelera através da unidade para transporte em percursos verticais ou horizontais longos.

Notas da galeria
Os Sanitary Flange Line Vacs estão disponíveis em quatro tamanhos, de 1-1/2" a 3". As imagens da galeria mostram tipicamente instalações com flanges sanitárias e exemplos de aplicações farmacêuticas.

Especificações técnicas

• Brand: EXAIR
• Material: Aço inoxidável Tipo 316 (Sanitary Flange Line Vac)
• Compatibilidade: ISO 2852 compatible (ajusta-se a flanges sanitárias padrão)
• Tamanhos de flange disponíveis: 1-1/2", 2", 2-1/2", 3"
• Números de modelo em stock (Type 316 SS): 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Conteúdo típico do kit: Sanitary Flange Line Vac, suporte de montagem, separador de filtro, regulador de pressão (com acoplador)
• Operação: acionado por ar comprimido, sem partes móveis; o regulador controla a taxa de fluxo de material
• Desempenho a 80 PSIG (5.5 BAR): ver valores de consumo de ar e vácuo por modelo acima
• Tamanhos de entrada de ar por modelo: 3/8" NPT (modelos menores) e 1/2" NPT (maior)
• Classificação de temperatura: modelos Type 316 ≈ 400°F (204°C); modelos de alta temperatura até 900°F (482°C)
• Aplicações: carregamento de funis, tensionamento de fibras, transporte de materiais, remoção de resíduos/cortes, remoção de cavacos, transferência de peças, operações de enchimento
• SKU mostrado na página: P161150
