Bico de impacto forte Model 6006482 NF

para líquidosde pulverizaçãode limpeza

Descrição

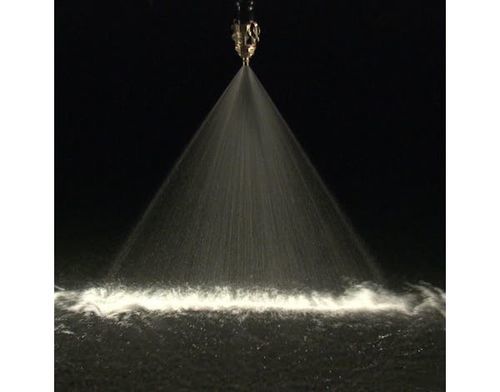

A bocal em leque plano NF da BETE fornece um jato de alto impacto com bordas afiladas e uniformes que permitem sobreposição para cobertura completa. A construção em peça única sem partes internas facilita a manutenção e aumenta a confiabilidade. As bocais NF produzem gotas de tamanho médio a grande que formam um padrão de pulverização em folha fina. Todos os modelos são 1/4 NPT.

Aplicações

• Revestimento
• Arrefecimento
• Lavagem de peças e transportadores
• Controle de espuma
• Lavagem de alto impacto

Vantagens

• Jato de alto impacto
• Distribuição uniforme com bordas afiladas para sobreposição
• Construção em peça única e durável sem partes internas

Materiais

• Latão

Como funcionam os bocais de leque plano
Quando o fluido sai pelo orifício elíptico do bocal, ele é formado em uma folha fina e plana, produzindo um padrão de pulverização em leque com tamanho de gota controlado.

Dimensões & Desempenho — Dados chave (modelos 1/4 NPT)
Tamanho do tubo: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
Peso (oz/g) Metal: 1.50 oz / 42.5 g
Conexão de entrada: 1/4 NPT
Ângulos de pulverização: 30°, 65°, 80°, 120°

Grupo de desempenho — K Factor 0.0791 (modelos: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
Vazão (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
Diâmetro de orifício equivalente: 0.057 in

Grupo de desempenho — K Factor 0.158 (modelos: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
Vazão (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
Diâmetro de orifício equivalente: 0.080 in

Grupo de desempenho — K Factor 0.316 (modelos: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
Vazão (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
Diâmetro de orifício equivalente: 0.109 in

Grupo de desempenho — K Factor 0.474 (modelos: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
Vazão (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
Diâmetro de orifício equivalente: 0.141 in

Grupo de desempenho — K Factor 0.632 (modelos: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
Vazão (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
Diâmetro de orifício equivalente: 0.156 in

Grupo de desempenho — K Factor 0.791 (modelos: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
Vazão (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
Diâmetro de orifício equivalente (mm): 2.03 mm

Grupo de desempenho — Fatores K superiores (tabelas L/min na página)
Grupos de modelos adicionais estão disponíveis na página do produto com vazões em L/min e diâmetros de orifício equivalentes em mm para variantes de maior capacidade. Consulte as tabelas específicas do modelo para valores em L/min e diâmetros correspondentes.

Especificações / Dados técnicos

• Brand: BETE
• Series: NF series
• Product SKU (site): P6039856
• Exemplos típicos de modelos: 6039856, 6044390, 6020398, 6027632 (vários ângulos de pulverização e fatores K disponíveis)
• Conexão de entrada: 1/4 NPT
• Materiais: Latão (série padrão)
• Ângulos de pulverização disponíveis: 30°, 65°, 80°, 120°
• Construção: Peça única, sem partes internas
• Peso típico (metal): ~1.50 oz (42.5 g) para variantes 1/4 NPT
• Fatores K / Faixas de vazão: Vários fatores K oferecidos (ex.: 0.0791, 0.158, 0.316, 0.474, 0.632, 0.791, etc.) com vazões tabeladas para pressões de 5–100 PSI (ou valores equivalentes em L/min)
• Características de pulverização: Gotas médias a grandes formando uma folha fina em padrão de leque; bordas afiladas para cobertura por sobreposição
