Bico de nebulização 6109975 MicroWhirl® (MW)

de umidificaçãode atomizaçãode resfriamento

Descrição
Os bicos BETE MicroWhirl® (MW) fornecem nebulização fina e formação de névoa através de um desenho sem pinos com câmara de turbulência, garantindo atomização consistente e funcionamento sem gotejamento. Fornecidos de série com filtro de polipropileno de 70 microns; filtro opcional 200‑mesh em aço inox 316. Pressão mínima de operação: 100 PSI (7 BAR).

Como funciona
O bico converte a pressão do fluido em energia cinética dentro de uma câmara de vórtice. Forças centrífugas fragmentam o líquido em gotículas muito finas; em pressões mais baixas produz névoa fina e em pressões mais altas produz névoa densa. O design em vórtice melhora a confiabilidade face a designs por impacto ou atomização com ar.

Aplicações

• Humidificação
• Umidificação de superfícies
• Refrigeração de processo
• Supressão de poeira
• Controle de odores
• Remoção de NOx / tratamento de gases
• Evaporação e resfriamento evaporativo

Vantagens

• Atomização fina e consistente em várias faixas de pressão
• Construção durável sem pino reduzindo entupimentos
• Funcionamento sem gotejamento
• Filtro padrão 70 µm em polipropileno; opcional 200‑mesh 316 SS para fluidos agressivos
• Orifício para cabo de segurança disponível

Materiais
Aço inox 316 (corpo e partes molhadas para a série MW).

Dimensões & Desempenho (modelos 1/8 NPT)
Modelos: P6094622 | P6109975 | P6149734
Conexão de entrada: 1/8 NPT (todos os modelos listados)

Fator K (GPM): P6094622 = 0.00085; P6109975 = 0.00275; P6149734 = 0.00693

Exemplos de vazão para P6094622 — GPM: 100 PSI = 0.009; 300 PSI = 0.015; 600 PSI = 0.021; 1000 PSI = 0.027; 1500 PSI = 0.033; 2000 PSI = 0.038; 2500 PSI = 0.043; 3000 PSI = 0.047

Exemplos de vazão para P6094622 — LPM: 7 BAR = 0.032; 20 BAR = 0.055; 40 BAR = 0.077; 70 BAR = 0.102; 100 BAR = 0.122; 140 BAR = 0.145; 170 BAR = 0.160; 200 BAR = 0.173

Peso: P6094622 ≈ 0.025 oz (≈ 7.09 g).

Notas

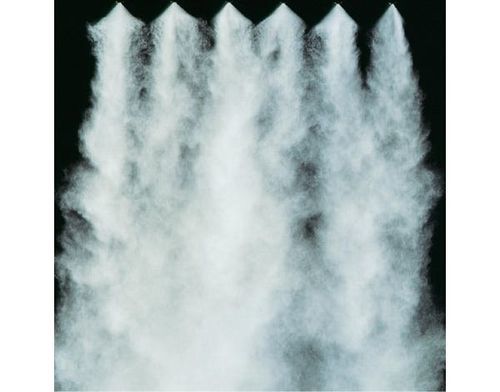

O padrão de spray e a suspensão das gotas dependem da pressão de operação: pressões baixas favorecem névoa fina (maior tempo de permanência no ar), pressões altas geram névoa mais densa. O comportamento das partículas varia com o fluxo de ar ambiente.

Especificações / Dados técnicos

• Nome comercial: MicroWhirl® (MW)
• SKU / código do modelo: P6094622 (outros modelos: P6109975, P6149734)
• Pressão mínima de operação: 100 PSI (7 BAR)
• Conexão de entrada: 1/8 NPT
• Filtro incluído: 70 µm polipropileno (padrão)
• Filtro opcional: 200‑mesh Aço inox 316
• Recurso de segurança: orifício para cabo de segurança disponível
• Material: Aço inox 316 (partes molhadas)
• Fator K (GPM) para P6094622: 0.00085
• Exemplos de vazão para P6094622: 100 PSI = 0.009 GPM (0.032 LPM); 300 PSI = 0.015 GPM (0.055 LPM); 1000 PSI = 0.027 GPM (0.102 LPM)
• Peso: ~0.025 oz (≈ 7.09 g)
