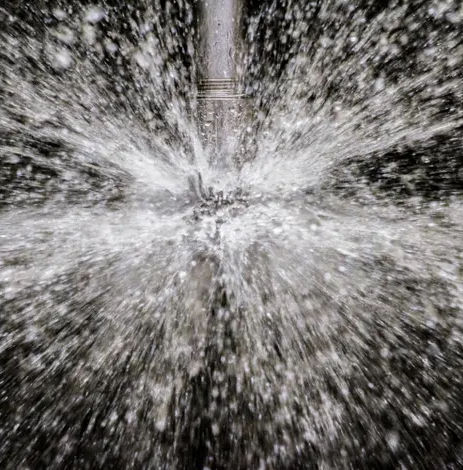

Bico de pulverização 6193685 HydroClaw® (HC)

de limpezapara líquidosem aço inoxidável 316L

Visão geral
Este bocal estático de limpeza de tanques HydroClaw® (HC), compatível com a FDA e resistente a entupimentos, permite passagem de partículas até 1/4" (6,4 mm). Projetado para aberturas compactas, fornece spray uniforme de 360° e alto fluxo em baixa pressão, adequado para operações CIP.

Aplicações

• Limpa de forma eficaz e eficiente:
• Tanques de fermentação
• Tanques de cerveja clarificada e caldeiras
• Barris, contentores e tambores

Vantagens

• Grande passagem livre (até 1/4") para reduzir entupimentos
• Adequado para fluidos de limpeza recirculados
• Construção em aço inoxidável 316L resistente à corrosão, compatível com a FDA

Materiais

• Aço inoxidável 316L (compatível com a FDA)

Funcionamento
Os bocais estacionários (estáticos) não têm peças móveis. A geometria do HydroClaw® fornece grande passagem livre e gera jatos intensos que são desviados por copos defletores para formar um spray uniforme de 360°, proporcionando ação de enxágue adequada para sujidades leves a moderadas.

Dimensões & Desempenho (imperial)
Ângulo de spray: 360°
Modelos: 6193685, 6193688, 6195965
Opções de conexão de entrada: 3/4 FNPT; 1" Tube Clip-on; 1-1/2" Tube Clip-on
A: 2.38" (todos os modelos)
B: 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D: (6193685: n/a), 0.75" (6193688), 0.75" (6195965)
E: (6193685: n/a), 0.16" (6193688), 0.16" (6195965)
F: (6193685: n/a), 1.00" (6193688), 1.50" (6195965)
G (Passagem livre): 0.25" (todos os modelos)
Peso: 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Diâmetro de cobertura @ 30 psi: 8' (aprox.)

Desempenho (imperial - Vazão GPM)
À 25 psi: 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
À 30 psi: 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
À 35 psi: 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
À 40 psi: 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Dimensões & Desempenho (métrico)
A: 60.5 mm (todos os modelos)
B: 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D: (6193685: n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E: (6193685: n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F: (6193685: n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (Passagem livre): 6.4 mm (todos os modelos)
Peso: 416 g (6193685), 391 g (6193688), 504 g (6195965)
Diâmetro de cobertura @ 2 BAR: 2.4 m (aprox.)

Desempenho (métrico - Vazão LPM)
À 1.5 BAR: 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
À 2.0 BAR: 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
À 2.5 BAR: 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
À 3.0 BAR: 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Especificações técnicas

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Material: 316L Stainless Steel (FDA-compliant)
• Spray angle: 360°
• Maximum particle passage: up to 1/4" (6.4 mm) free passage
• Inlet connection options: 3/4 FNPT; 1" Tube Clip-on; 1-1/2" Tube Clip-on
• Design: stationary/static nozzle (no moving parts)
• Suitable for recirculated cleaning fluids
• Coverage diameter: ~8' at 30 psi (~2.4 m at 2 BAR)
• Representative flow rates: see Dimensions & Performance section above (imperial and metric)
• Available site models: 6193685, 6193688, 6195965
