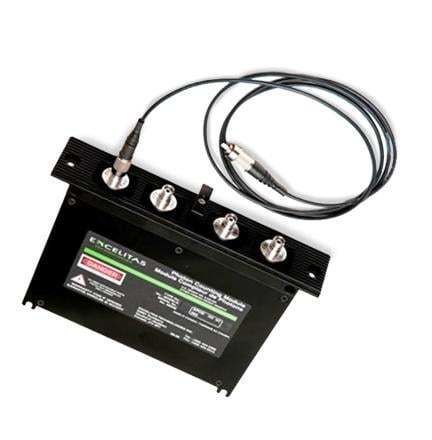

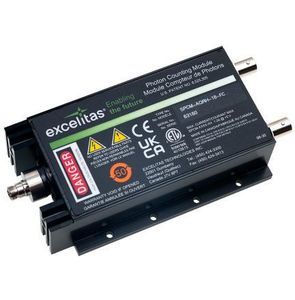

Contador de fotões óptico SPCM-AQ4C

de alta sensibilidade

Visão geral
O SPCM-AQ4C é um módulo de contagem de fótons de quatro canais, capaz de detectar fótons únicos na faixa de 400–1060 nm. Cada canal é independente e fornece pulsos TTL correspondentes aos fótons detectados.

Principais características e descrição funcional
O módulo integra quatro fotodiodos avalanche de silício SLiK com área ativa circular de 180 μm de diâmetro e eficiência máxima de detecção de fótons >60% a 650 nm. Cada APD é refrigerado termoelectricamente e controlado em temperatura para garantir desempenho estabilizado. A eletrônica de alta velocidade oferece taxas de contagem de pico em rajada >4M counts/s em todos os canais e taxa contínua de 1,5M counts/s, com tempo morto de 50 ns entre pulsos. As saídas são pulsos TTL padrão (4,5 V alto em 50 Ω, 25 ns de largura) acessíveis na borda da placa/conector. Conectores de fibra FC estão montados e alinhados em cada detector. O módulo é autônomo com eletrônica APD integrada e está em conformidade com RoHS.

Aplicações / Uso

• Detecção de fótons únicos do visível ao infravermelho próximo (400–1060 nm)
• Contagem multicanal de fótons em pacotes integrados (quatro canais independentes)
• Medições que exigem APDs estabilizados em temperatura e alta capacidade de contagem de pico

Características / especificações técnicas

• Faixa de comprimento de onda: 400 nm a 1060 nm
• Tipo de detector: Fotodiodo avalanche de silício (SLiK)
• Área ativa: 180 μm de diâmetro (circular)
• Eficiência máxima de detecção a 650 nm: 60% típica
• Probabilidade de afterpulsing: 0,5%
• Entrada gated: suportada
• Saída: pulsos TTL (4,5 V alto em 50 Ω, 25 ns de largura)
• Taxa de contagem de pico: >4M counts/s para rajadas curtas (todos os quatro canais)
• Taxa de contagem contínua: 1,5M counts/s
• Tempo morto entre pulsos: 50 ns
• Requisitos de alimentação: +2 V, +5 V, +30 V
• Conector de fibra FC montado e alinhado em cada detector
• Quatro canais integrados em um único pacote
• Módulo APD autônomo com eletrônica integrada
• Todos os sinais de entrada e saída disponíveis no conector da placa
• Refrigeração termoelectrica e controlo de temperatura para cada fotodiodo
• Conforme RoHS
