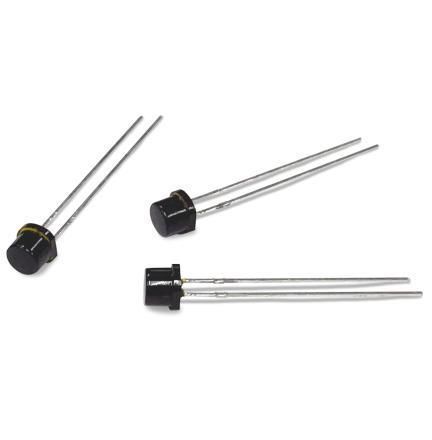

Fototransistor de comutação VTT9814FH

para aplicações automotivasem silício

Visão geral
O VTT9814FH é um fototransistor de silício em invólucro plano T 1¾ com bloqueio de infravermelhos na direção da extremidade. Fornece boa resposta no espectro visível (450–700 nm) e é uma alternativa compatível RoHS às fotocélulas de sulfeto de cádmio (CdS).

Detalhes
O componente integra o chip de fototransistor de silício comprovado da família VTT com recurso de bloqueio IR incorporado na resina epóxi. Apresenta tolerância de corrente luminosa reduzida para desempenho consistente. Faixa típica de controle de luz ambiente: aproximadamente 500–1000 lux (50–100 fc).

Características e benefícios

• Resposta à luz visível com bloqueio IR provido pela moldagem epóxi
• Baixa corrente de escuro para detecção confiável em baixa luminosidade
• Alternativa compatível RoHS às fotocélulas CdS

Aplicações

• Comutação e controle de iluminação pública
• Controle de iluminação interior/exterior crepúsculo/amanhecer
• Circuitos de escurecimento de faróis automotivos
• Controle de contraste e retroiluminação de displays
• Sistemas de iluminação de conservação de energia

Especificações técnicas

• Área ativa: 0,192 mm²
• Corrente de curto-circuito: 80–120 µA (a 100 fc, 2850 K)
• Corrente de escuro: ≤50 nA (VCE = 5 V)
• Faixa espectral: 450–700 nm
• Resposta espectral de pico: 585 nm
• Sensibilidade na comprimento de onda de pico: típ. 7 A/W
• Resposta angular: ±50° (resposta 50%)
• Temperatura máxima de soldagem: 260 °C
