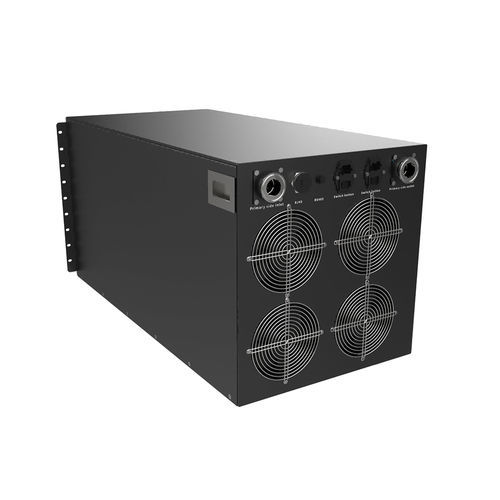

Resfriador de líquido EXT-CDU6AR

de água glicoladapara centro de dadospara montagem em rack

Visão geral do produto
A Unidade de Distribuição de Refrigeração Líquido‑para‑Ar (LTA) montada em rack EXTRCOOL é uma solução compacta em 4U/6U integrada no rack para refrigeração líquida de alta densidade. Projetada para servidores GPU de IA (compatível com NVIDIA GB200/GB300) e loops de cold-plate de alta potência, a unidade combina rejeição direta de calor líquido-para-ar, bombas e controlos inteligentes num formato de rack padrão para simplificar a implementação sem infraestrutura de água refrigerada.

Vantagens técnicas principais

• Formato padrão de rack Design 4U/6U que se encaixa em racks de servidor padrão para implementação eficiente em espaço e tubagem simplificada para cold plates.
• Rejeição direta de calor líquido-para-ar Dissipa o calor dos loops de refrigeração para o ar ambiente, eliminando a dependência de sistemas de água refrigerada da instalação.
• Integração plug-and-play Tubagens, bombas e interfaces de controlo pré-configuradas reduzem o tempo de comissionamento e a complexidade de integração.
• Operação inteligente de velocidade variável Ventoinhas e bombas ajustam a velocidade conforme a temperatura do fluido para reduzir o consumo de energia e melhorar a eficiência do data center (PUE).
• Confiabilidade de nível empresarial Componentes testados em fábrica, selos reforçados, detecção de fugas e alternância automática de bomba 1+1 asseguram operação contínua para cargas críticas.

Cenários de aplicação ideais

• Retrofit de data center Caminho de baixo custo para adicionar refrigeração líquida em instalações arrefecidas a ar sem água refrigerada.
• Racks de densidade média a alta Suporta cargas de rack de 15–30 kW para servidores de treino de IA e clusters HPC (modelos disponíveis a partir de 6 kW).
• Sites Edge & Colocation Pegada compacta montada em rack adequada para ambientes com espaço limitado.
• Arquiteturas de refrigeração híbridas Permite rollouts faseados combinando racks arrefecidos a ar e a líquido.
• Clusters de IA de pequena a média escala Refrigeração líquida simplificada e de baixa manutenção para implementações GPU menores.

Especificações do produto
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

Dados técnicos detalhados (por modelo)
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

Perguntas frequentes
1. Para que serve uma CDU LTA montada em rack? Uma CDU LTA montada em rack rejeita o calor dos loops de refrigeração líquida para o ar ambiente dentro do rack, eliminando a infraestrutura externa de rejeição térmica e simplificando a implementação.
2. Quais as vantagens em relação a uma CDU independente? Unidades montadas em rack economizam espaço no chão, reduzem a complexidade da tubagem e são testadas em fábrica para minimizar problemas na instalação no local.
3. A unidade é compatível com todos os sistemas de cold plate de servidor? A CDU suporta pressões e temperaturas de loop padrão e oferece conexões flange configuráveis para adaptar-se à maioria dos cold plates e manifolds de rack.

Especificações técnicas

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
