Unidade de distribuição de refrigeração líquido-ar

para montagem em rackpara data center

Resumo do produto

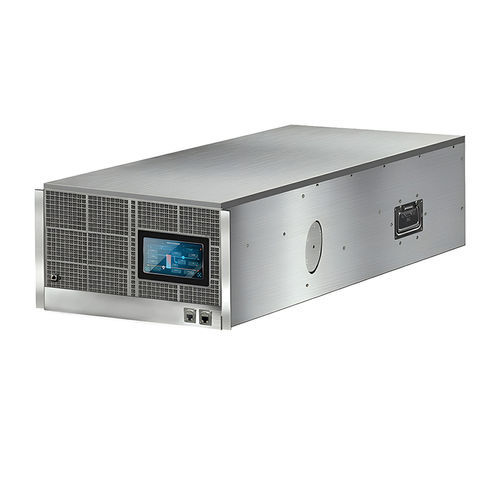

A Unidade de Distribuição de Refrigeração ar‑líquido EXTRCOOL (CDU) é uma unidade híbrida compacta para montagem em rack, concebida para permitir a implementação de servidores refrigerados a líquido em centros de dados com ar condicionado sem grandes alterações de infraestrutura. Utiliza um trocador ar‑líquido para dissipar o calor para o ar da sala. O formato 6U suporta cargas até 13 kW para implementações faseadas ou mistas.

Principais características e benefícios

• Refrigeração líquida plug‑in para locais refrigerados a ar — elimina a necessidade de circuitos dedicados de água gelada ou reformas de sala, permitindo adoção gradual.
• Design 6U para rack — compatível com racks de 19" padrão para otimização do espaço em rack.
• Desempenho em condições ambientes padrão — 13 kW a 25 °C ambiente com temperatura de fornecimento ≤ 40 °C em condições nominais.
• Construção resistente à corrosão e compatível com fluidos — tubagem em aço inox e trocadores em cobre compatíveis com água desionizada, propilenoglicol 25 % e fluidos similares.
• Componentes redundantes — redundância de bomba 1+1, desenho com dois ventiladores e alimentação dupla (1+1, ATS) para reduzir pontos únicos de falha.
• Filtragem e monitorização — filtro integrado 100 μm e monitorização contínua de temperaturas ambiente/exaustão, temperaturas de fornecimento/retorno e pressões com controlo dinâmico.
• Controlo local e remoto — HMI tátil de 7" para operação local; monitorização remota e integração BMS via TCP/Modbus RS485; controlo de grupo via CANBUS.
• Implantação e manutenção simplificadas — reabastecimento de água automático/manual e procedimentos de comissionamento otimizados.

Especificação do produto
Capacidade de refrigeração nominal: 13 kW (25 °C ambiente, HR50 %, temperatura de fornecimento 40 °C)
Volume de ar: volume máximo ≥ 2200 m³/h
Bomba de água: design de dupla bomba (redundância 1+1)
Fluido de arrefecimento: água desionizada, solução de propilenoglicol 25 %, outros fluidos compatíveis
Desempenho hidráulico: caudal 24 LPM; pressão residual externa 1 bar
Circuito líquido: pressão máxima de operação 1,5 bar; ensaio da tubagem 10 bar
Reabastecimento: reposição automática de água quando a pressão do sistema estiver abaixo do valor ajustado
Filtro: filtro integrado 100 μm
Interface externa: painel traseiro, interface mandril 1" e válvula‑esfera de ligação rápida convertível
Alimentação: fonte dupla, ATS; 220 V AC (50/60 Hz) / 24 V DC
Consumo típico: 950 W
Controlador: controlador para refrigeração líquida, processador ARM, RAM DDR, HMI tátil 7"
Firmware: firmware de controlo de refrigeração com monitorização de temperaturas e parâmetros do circuito
Alarmes: pressão, temperaturas de entrada/saída de ar, temperaturas do fluido, etc.
Comunicações: CANBUS para controlo de grupo; TCP/Modbus RS485 para integração BMS
Dimensões: 445 x 960 x 266,7 mm (L x P x A)
Peso: líquido ≈80–90 kg; peso operativo 96 kg; peso de transporte 95 kg

Características / especificações técnicas

• Formato: montagem em rack 6U (19")
• Capacidade nominal: 13 kW (25 °C ambiente, fornecimento ≤ 40 °C)
• Volume de ar máximo: ≥ 2200 m³/h
• Bombas: redundância 1+1
• Compatibilidade de fluidos: água desionizada, propilenoglicol 25 %, outros
• Caudal: 24 LPM; pressão residual externa: 1 bar
• Pressão máxima do circuito: 1,5 bar; ensaio de tubagem: 10 bar
• Filtragem: 100 μm integrado
• Conexões: mandril 1" posterior e ligação rápida convertível
• Alimentação: dupla com ATS; 220 V AC / 24 V DC
• Consumo típico: 950 W
• Controlo e comunicações: ARM, DDR, HMI 7"; TCP/Modbus RS485; CANBUS
• Dimensões: 445 x 960 x 266,7 mm
• Peso: net ≈80–90 kg; operativo 96 kg; transporte 95 kg
