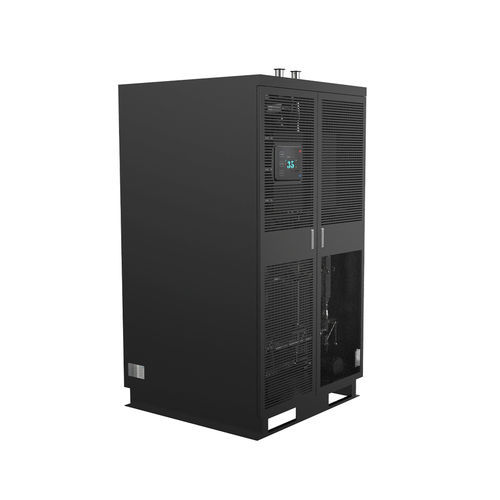

Resfriador de líquido EXT-CDU60AC

de água glicoladapara CPUpara centro de dados

Visão geral do produto
A Unidade de Distribuição de Arrefecimento Líquido-para-Ar (LTA) em formato armário EXTRCOOL é uma CDU compacta e tudo-em-um projetada para implantações de arrefecimento líquido de alta densidade em data centers de IA e HPC. Integra trocador líquido-para-ar, bombagem e controlos inteligentes dentro de uma pegada padrão de rack, permitindo arrefecimento líquido simplificado para data centers novos e retrofitados. A unidade foi concebida para emparelhar com servidores GPU de alto desempenho (por ex. NVIDIA GB200/GB300 e servidores GPU de próxima geração) e fornecer desempenho térmico fiável para densidades de potência por rack acima de 30 kW, evitando a necessidade de infraestrutura de água gelada.

Vantagens técnicas principais

• Formato armário tudo-em-um Combina trocadores de calor, ventiladores de alta pressão estática, bombas de velocidade variável e um sistema de controlo inteligente num único armário para integração plug-and-play sem falhas.
• Rejeição de calor líquido-para-ar eficiente Dissipa diretamente o calor residual de loops de cold plate dos servidores para o ar ambiente, eliminando a necessidade de sistemas externos de água gelada e reduzindo a complexidade da infraestrutura.
• Design pronto para rack e economizador de espaço Construído para dimensões padrão de rack, a unidade encaixa nas disposições existentes do data center e suporta instalação lado a lado com racks de servidores para simplificar a canalização.
• Controlo inteligente de velocidade variável Ajuste dinâmico de ventiladores e bombas com base na temperatura do refrigerante minimiza o consumo de energia e reduz o PUE do data center.
• Confiabilidade nível empresarial Componentes testados em fábrica e tubagem reforçada projetados para operação hermética 24/7 para cargas críticas.

Especificações do produto (resumo)
Marca: EXTRCOOL
Série do modelo: CDU-LTA Cabinet Series
Tipo de arrefecimento: Líquido-para-Ar (LTA) Rejeição direta de calor
Categoria de produto: Unidade de distribuição de arrefecimento montada em rack
Sistemas compatíveis: Loops de cold plate de servidores, racks de arrefecimento líquido
Local de origem: Guangdong, China
Números de peça / variantes: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Tipo de instalação: In Row
Capacidade de arrefecimento nominal (variantes): 60 kW | 120 kW | 300 kW | 600 kW
Fluído: PG25
Ambiente de trabalho (T & H): -10°C ~ 55°C / HR 5% ~ 90%
Ambiente de armazenamento (T & H): -45°C ~ 70°C / HR 5% ~ 93%
Display: Ecrã 10.1"
Temperatura de aproximação: 10°C
Temp. lado primário ar ou líquido (in/out): 25°C / 35°C
Temp. lado secundário líquido (out/in): 35°C / 45°C
Vazão nominal lado secundário (variantes): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Alimentação: AC220V 50/60Hz (variante menor) ; 3P AC380V 50/60Hz ou 3P AC480V 60Hz (variantes maiores)
ATS de alimentação dupla: Sim
Detecção de fugas: Sim
Comutação automática de bomba redundante: 1+1
Consumo de energia (aprox.): <3.5 kW | <6 kW | <15 kW | <30 kW
Filtro substituível em linha bypass: Sim
Tipo de controlo: Método de controlo PID, ajusta o volume de ar e a vazão conforme a temperatura
Comunicação: Modbus RTU & TCP/IP
Peso aprox. (variantes): 350 kg | 480 kg | 850 kg | 1700 kg
Nível de proteção: IP55
Dimensões (L x P x A) mm (variantes): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Cenários de aplicação ideais

• Retrofit de data center tradicional: Permite atualizações de arrefecimento líquido económicas para instalações inicialmente arrefecidas a ar sem infraestrutura de água gelada.
• Racks de densidade de potência média-alta: Suporta cargas por rack de 15–30 kW para servidores de treino AI e clusters HPC.
• Edge & Colocation data centers: Formato cabinet compacto adapta-se a implantações com espaço limitado.
• Arquiteturas de arrefecimento híbridas: Adequado para rollouts faseados que combinam racks arrefecidos a ar e a líquido.
• Clusters AI de pequena a média escala: Arrefecimento simplificado e baixa manutenção para implantações GPU de menor escala.

Perguntas frequentes

• Para que serve uma CDU Líquido‑para‑Ar? Uma CDU LTA é uma unidade compacta montada em rack que rejeita diretamente o calor dos loops de arrefecimento líquido para o ar ambiente, evitando sistemas de água gelada e simplificando as implantações.
• Quais as vantagens de uma CDU LTA em formato cabinet em comparação com unidades autónomas? O formato cabinet permite instalação lado a lado com racks de servidores, reduz a complexidade da tubagem, elimina a infraestrutura externa de rejeição de calor e é pré-testado em fábrica para minimizar o tempo de comissionamento no local.
• A unidade é compatível com sistemas cold plate de servidores? A CDU cabinet suporta pressões e temperaturas padrão de loops líquidos e fornece conexões de flange personalizáveis para corresponder à maioria dos sistemas cold plate de servidores.

características / especificações técnicas

• Marca: EXTRCOOL
• Série do modelo: CDU-LTA Cabinet Series
• Tipo de produto: Unidade de Distribuição de Arrefecimento Líquido-para-Ar (L2A CDU)
• Números de peça: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Intervalo de capacidade de arrefecimento nominal: 60 kW a 600 kW (dependente do modelo)
• Fluído: PG25
• Instalação: In-row / montagem em rack
• Vazão nominal lado secundário: 100–1000 LPM dependendo da variante
• Opções de alimentação: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Bombas redundantes: Comutação automática 1+1
• Detecção de fugas: Sim
• Controlo: PID, ventiladores e bombas de velocidade variável
• Comunicação: Modbus RTU & TCP/IP
• Proteção: IP55
• Peso aproximado: 350 kg a 1700 kg (dependente da variante)
• Dimensões (L x P x A) mm: 600 x 1200 x 2000 até 6000 x 1200 x 2000 dependendo da variante
• Consumo de energia (aprox.): <3.5 kW a <30 kW dependendo do modelo
