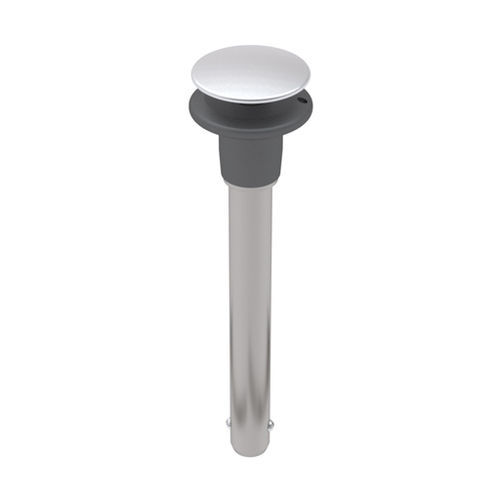

Pino trava rápida de botão DACS series

em aço inoxidável

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de utilizações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são fabricadas em aço inoxidável da série 300. O aço inoxidável da série 300 não é recomendado em aplicações em que as forças de corte sejam um fator. Os botões do atuador de cúpula são fabricados em alumínio 2024-T4 e anodizados de forma transparente. As pegas são fabricadas em alumínio 2024-T4 e anodizadas a preto. O botão de acionamento de cúpula grande e ergonómico facilita a instalação e remoção. Os pinos com outros comprimentos de pega estão disponíveis como encomendas especiais Diâmetro Nominal: 1/4 pol. Diâmetro máximo: 0,2485 pol. Diâmetro do eixo - Mínimo: 0,2470 pol. Comprimento do punho: 0,50 pol. Largura nas esferas: 0,289 pol. Comprimento até ao topo das esferas: 290 pol. Altura da cabeça: 1.00 in. Diâmetro da base da pega: 0,47 pol. Altura da base da pega: 0,63 pol. Diâmetro do botão: 0,75 pol. Diâmetro da pega - aro: 0,81 pol.
