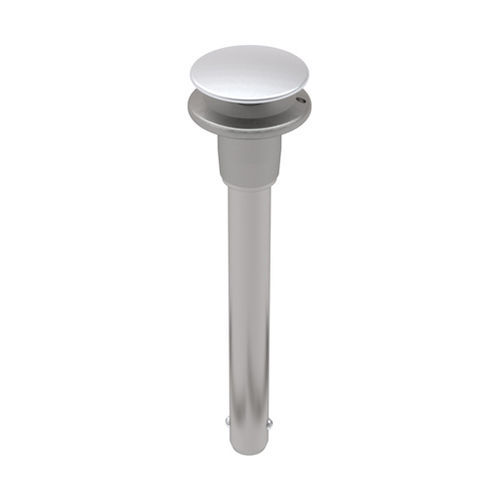

Pino trava rápida de botão DCCH series

em aço inoxidável

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de utilizações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são fabricadas em aço inoxidável 17-4. Os actuadores de cúpula e os punhos são fabricados em aço inoxidável 303. O grande botão ergonómico do acionador de cúpula facilita a instalação e a remoção. Os pinos com outros comprimentos de pega estão disponíveis para encomendas especiais. Diâmetro nominal: 3/16 pol. Diâmetro máximo: 0,1885 pol. Diâmetro do eixo - Mínimo: 0,1870 pol. Comprimento do punho: 0,50 pol. Largura nas esferas: 0,220 pol. Comprimento até ao topo das esferas: 0,260 pol. Altura da cabeça: 1.00 in. Diâmetro da base da pega: 0,47 pol. Altura da base da pega: 0,63 pol. Diâmetro do botão: 0,75 pol. Diâmetro da pega - aro: 0,81 pol.
