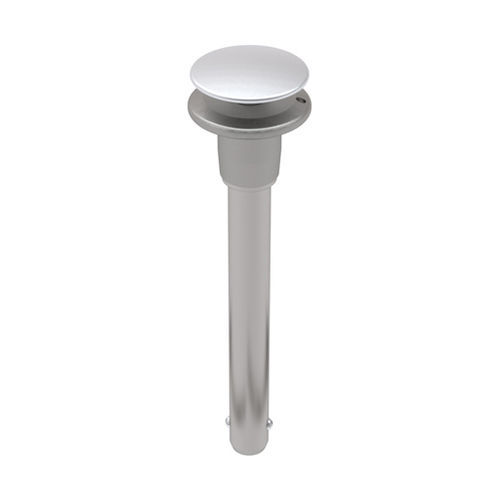

Pino trava rápida de botão MDCCH series

em aço inoxidável

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de utilizações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. As hastes são fabricadas em aço inoxidável 17-4. Os actuadores de cúpula e os punhos são fabricados em aço inoxidável 303. O grande botão ergonómico do acionador de cúpula facilita a instalação e a remoção. Os pinos com outros comprimentos de pega estão disponíveis para encomendas especiais. Diâmetro nominal: 5 mm. Diâmetro máximo: 4,96 mm. Diâmetro Mín: 4.92 mm. Comprimento do punho: 10 mm. Largura nas bolas: 5.54 mm. Comprimento até ao topo das Bolas: 6 mm. Altura do punho: 25,5 mm. Diâmetro do punho - base: 11.9 mm. Altura da pega - Base: 16 mm. Diâmetro do botão: 19 mm. Diâmetro do aro: 20,6 mm.
