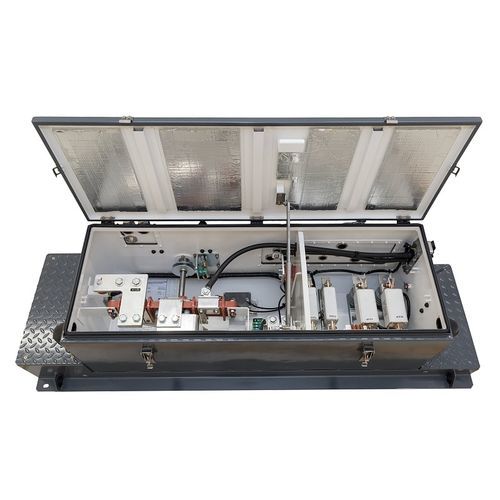

Caixa de montagem retangular

em açoem aço inoxidávelem compósito

Visão geral
As caixas são usadas como contentores para equipamentos elétricos ou eletromecânicos produzidos pela Faiveley Transport Czech ou outros fornecedores. Trata-se de um produto altamente personalizável que pode ser instalado sob o chassis do veículo, no tejadilho ou na sala de máquinas do veículo. Para aplicações exteriores, os equipamentos podem ser instalados em caixas estanques em aço inoxidável, aço ou compósito. O fabricante propõe soluções completas plug-and-play para poupar tempo e custos de instalação.

Vantagens para si

• Adequadas para todos os tipos de veículos de tracção
• Soluções plug-and-play totalmente equipadas para fácil instalação
• Opções de instalação: interior, sob o chassis ou no tejadilho
• Compatíveis com uma vasta gama de dispositivos: seccionadores, comutadores de mudança, interruptores de aterramento, interruptores de 25 kV com isolamento a óleo, contactores, unidades pneumáticas, compressores, relés de indicação, sensores de corrente e tensão, fusíveis, condensadores, baterias, conectores de oficina

Características adicionais

• Caixas soldadas de acordo com EN 15085 e ČD V95/5
• Interfaces (conectores, prensa-cabos, ligação à terra) mediante pedido
• Dimensões personalizadas de acordo com o gálibo do material circulante
• Responsabilidade de conceção do fabricante reduz o trabalho de engenharia do cliente
• Conceção comprovada em serviço

Parâmetros principais
Faixa de temperatura: -50 ÷ 70°C
Tensão nominal: 750 / 1.500 / 3.000 V CC; 15 (16,7 Hz) / 25 (50/60 Hz) kV CA
Proteção IP (EN60529): até IP65 (IP69 Wap)
Forma e tamanho: mediante pedido
Pintura: tonalidade mediante pedido (em conformidade com EN 45545)
Tensão de controlo: 24, 72, 110 V CC (ou mediante pedido)
Choques e vibrações: EN 61373

Especificações técnicas

• Faixa de temperatura: -50 ÷ 70°C
• Tensão nominal: 750 / 1.500 / 3.000 V CC; 15 (16,7 Hz) / 25 (50/60 Hz) kV CA
• Proteção IP (EN60529): até IP65 (IP69 Wap)
• Opções de tensão de controlo: 24 V CC, 72 V CC, 110 V CC (ou mediante pedido)
• Forma e tamanho: personalizados mediante pedido
• Pintura/tonalidade: mediante pedido, conforme EN 45545
• Norma de soldadura: EN 15085 e ČD V95/5
• Norma de choques e vibrações: EN 61373
• Conceção e interfaces (conectores, prensa-cabos, ligação à terra): mediante pedido
• Conformidade com normas: EN 60077-1, EN 60077-2, EN 50124-1 / IEC 62497-1, EN 50125, IEC 61373, EN 45545-2
