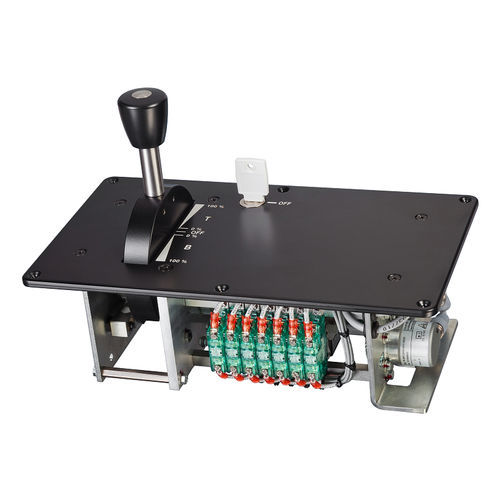

Controlador multifunção

Visão geral do produto
Controladores mestres modulares para veículos de tracção, projetados para gerir as funções de tracção e travagem e integrar-se no painel do condutor. Unidades disponíveis para linha principal, elétricos/articulados, elétrico leve e metro; conformes a UIC612. Configurações com alavanca rotativa ou deslizante e vasta gama de opções personalizáveis conforme requisitos do veículo.

Vantagens para si

• Adequados a todos os tipos de veículos de tracção (linha principal, EMU, elétrico, metro)
• Conceção modular comprovada e de fácil manutenção
• Formas de alavanca ergonómicas em múltiplas variantes
• Totalmente personalizáveis para as restrições do veículo/painel
• Extensa gama de funções adicionais e controladores auxiliares

Opções

• Sensor de posição para feedback exato da alavanca (Tensão/Corrente, código Gray)
• Trava de segurança integrada na sequência de segurança
• Dispositivos dead-man em várias variantes (incluindo toque sensível)
• Interbloqueio de movimento: frontal, traseiro ou ambos
• Comunicação: CAN / Ethernet / PWM
• Seletor de modo: chave, botões, válvula pneumática

Parâmetros principais (tabela)
Descriptions | Parâmetros
Contactos de comutação | Interruptores de ação rápida Ith = 10A / Ith = 3A
Tensão nominal | 24V CC / 72V CC / 110V CC (opções: 48V CC / 64V CC)
Sensor de posição | Tensão 0…10V; Corrente 0…20mA
Opção | CAN / Ethernet / PWM
Intervalo de temperatura | -40°C ÷ 70°C
Características mecânicas | (ver itens abaixo)
Alavanca de comando | Rotativa / Deslizante
Forma da alça | Empunhadura em T / Cogumelo / Bola (opções: T com botão, formas ergonómicas)
Dead-man | Toque sensível / Pressão para baixo / Rotação (variantes conforme tipo de veículo)
Proteção IP IEC 60529 | IP00 (interruptores IP40); valores superiores a pedido
Choques e vibrações | EN 61373
Ciclo de vida | > 2×10^6 ciclos

Controladores para linha principal

• Para alta velocidade, locomotivas e EMUs
• Controlador combinado tracção/freio dinâmico com controlo integrado da actividade de tracção
• Conforme UIC612
• Sensor de posição exato (Tensão/Corrente, código Gray)
• Trava de segurança e integração sequencial
• Variantes dead-man incluindo toque sensível
• Interbloqueios de movimento e múltiplas opções de comunicação
• Controladores auxiliares disponíveis

Controladores para elétricos (tram)

• Controlador combinado tracção/freio com controlo integrado da actividade de tracção
• Sensor de posição exato (Tensão/Corrente, código Gray)
• Variantes dead-man incluindo toque sensível
• Comunicação CAN / Ethernet / PWM
• Sino de elétrico integrável
• Variante vertical para instalação no apoio de braço do condutor

Controladores para metro

• Controlador combinado tracção/freio dinâmico com controlo integrado da actividade de tracção
• Sensor de posição exato
• Variantes dead-man incluindo toque sensível
• Comunicação CAN / Ethernet / PWM
• Opções de seletor de modo: chave, botões
• Alta fiabilidade dos sinais de saída e opções robustas de protecção IP
• Opções de empunhadura ergonómica

Especificações técnicas

• Conformidade: UIC612
• Contactos de comutação: interruptores de acção rápida Ith = 10A ou Ith = 3A
• Tensões nominais: 24V CC, 72V CC, 110V CC (opções: 48V CC, 64V CC)
• Saídas do sensor de posição: Tensão 0…10V; Corrente 0…20mA
• Interfaces de comunicação: CAN, Ethernet, PWM
• Tipos de comando: Rotativo ou Deslizante
• Formas da alça: T, Cogumelo, Bola (opções: T com botão, formas ergonómicas)
• Opções dead-man: toque sensível, pressionar para baixo, rotação, variantes com botão
• Protecção IP (IEC 60529): IP00 padrão; interruptores IP40; valores superiores a pedido
• Intervalo de temperatura de funcionamento: -40°C a +70°C
• Qualificação choques e vibrações: EN 61373
• Ciclo de vida mecânico: > 2×10^6 ciclos
• Personalização: Conceito modular conforme requisitos do cliente; vasta gama de funções adicionais e controladores auxiliares disponíveis
