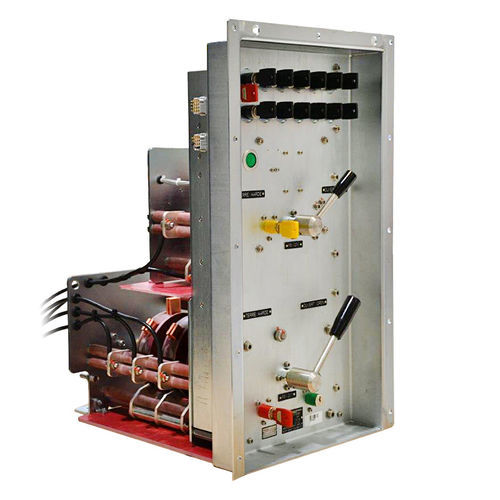

Sequenciador

Visão geral
A sequência de segurança é um sistema coordenado de bloqueio e intertravamento concebido para proteger o pessoal de manutenção em veículos de tração (linha principal, metro, EMU). Pode ser fornecida como componentes individuais ou como um procedimento integrado que combina válvulas pneumáticas, comutadores de aterramento e fechaduras codificadas. Sistemas com códigos de chaves distintos permitem procedimentos únicos e rastreáveis por comboio/unidade. Contactos auxiliares para indicação da posição do bloqueio estão disponíveis.

Composição
A sequência de segurança normalmente inclui uma válvula pneumática, um comutador de aterramento e um sistema de bloqueio. Projetamos o procedimento de segurança completo para cumprir as restrições operacionais e oferecer a solução mais económica para cada cliente. Cumpre EN 60077-1, EN 60077-2.

Vantagens para si

• Histórico abrangente de fornecimento de produtos de segurança para aplicações ferroviárias
• Elevada variabilidade para adaptar a sequência à sua frota e procedimentos
• Sequências de segurança personalizadas e codificação de chaves por veículo/unidade
• Ampla gama de tipos de fechaduras e opções de montagem
• Códigos de chaves únicos para prevenir operações não autorizadas
• Fechaduras de porta disponíveis para ambientes interiores e exteriores
• Fechaduras exteriores testadas 1.000 h em névoa salina para resistência climática
• Opções:
  • Procedimento de segurança completo com continuidade clara das chaves
  • Luz indicadora de posição de bloqueio
  • Trava eletromagnética

Válvula pneumática — Pontos chave

• Adequada para aplicações de linha principal, metro e EMU
• Acionamento por alavanca ou chave
• Deteção de posição por fim de curso ou indicador visual
• Suporta uma ou mais chaves
• Disponível como válvula globo ou linear

Válvula pneumática — Parâmetros
Intervalo de temperatura: -50°C ÷ 70°C
Intervalo de pressão: 850 ÷ 1 000 kPa
Qualidade do ar comprimido: ISO 8573-1:2010 classe 4.2.4
Tensão de controlo (fins de curso): (24, 64, 72) 110 V DC (ou a pedido)
Proteção de entrada: IP00 (dependente da variante)

Multiplicadores de chaves — Pontos chave

• Projetados para utilização em linha principal, metro e EMU
• Acionamento por alavanca ou chave
• Acomodam diferentes tipos de chaves num único multiplicador
• Anéis para chaves e tamanhos personalizados disponíveis a pedido

Multiplicadores de chaves — Parâmetros
Intervalo de temperatura: -50°C ÷ 70°C
Tensão de controlo (fins de curso): (24, 64, 72) 110 V DC (ou a pedido)
Proteção de entrada: IP00 (dependente da variante)
Chaves suportadas: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (ou a pedido)

Comutador de aterramento — Pontos chave
A chave de saída da válvula pneumática torna-se a chave de entrada do comutador de aterramento. Isto permite ao operador aterrar os circuitos de tracção; a operação liberta uma nova chave de saída para o passo seguinte.

Fechaduras de porta — Pontos chave

• Concebidas para aplicações de linha principal, metro e EMU
• Diversos tipos e códigos de chaves disponíveis
• Variantes para instalação exterior ou interior
• Opções com ou sem pino de segurança
• Códigos de chave distintos atribuíveis por unidade de comboio
• Tampa de proteção fixada à fechadura da porta

Fechaduras de porta — Parâmetros
Intervalo de temperatura: -50°C ÷ 70°C
Proteção de entrada: até IP65 (variantes de fechadura de porta)
Chaves suportadas: KABA, RONIS, VIRO, IKON, PATRA & CHANDA (ou a pedido)
Resistência climática: 1.000 h névoa salina (fechaduras exteriores)
Nota de material: opção de corpo em alumínio para redução de peso

Diagrama da sequência de segurança e pontos críticos
O diagrama e os pontos anotados descrevem o fluxo da sequência: Controlador Mestre (posto do condutor bloqueado) → Válvula pneumática (pantógrafo rebaixado, válvula desbloqueada, circuitos pneumáticos abertos, chave de saída libertada) → Comutador de aterramento (chave de saída usada para aterrar circuitos de tracção, nova chave de saída libertada) → Multiplicador de chaves (chaves das fechaduras de porta libertadas) → Fechaduras de porta (caixa de tracção aberta para manutenção).

Especificações técnicas

• Normas: EN 60077-1, EN 60077-2
• Intervalo de temperatura de operação (global): -50°C ÷ 70°C
• Intervalo de pressão da válvula pneumática: 850 ÷ 1 000 kPa
• Qualidade do ar comprimido: ISO 8573-1:2010 classe 4.2.4
• Tensão de controlo (fins de curso): (24, 64, 72) 110 V DC (ou a pedido)
• Chaves suportadas: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (ou a pedido)
• Resistência climática da fechadura de porta: 1.000 h névoa salina (fechaduras exteriores)
• Proteção de entrada: até IP65 para fechaduras de porta; IP00 para alguns componentes de válvula (dependente da variante)
• Opções de material: corpo em alumínio para fechaduras de porta leves
