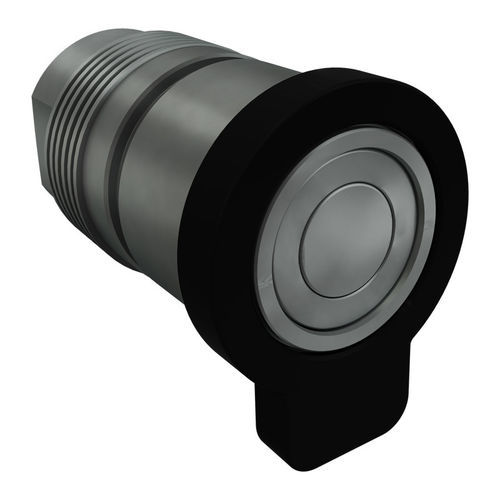

Sistema de engate rápido para trator FFHB series

para buldôzerpara carregadeirapara manipulador telescópico

Descrição do produto
Cartuchos instaláveis em coletores hidráulicos para assegurar superfícies de acoplamento perfeitamente planas. Estão disponíveis a ligação individual a acoplamentos autónomos ISO 16028 e a ligação múltipla simultânea por meio de um mecanismo de alavanca. Quando acoplados a acoplamentos autónomos, a desconexão é acionada ao pressionar o botão em resina acetal. Botões coloridos ajudam a evitar a troca das linhas hidráulicas.

Aplicações

• Agricultura
• Equipamentos de construção
• Industrial

Itens — Fêmea (selecionar números de peça disponíveis e principais especificações)
FFHB 06 F G
D1: 30 mm
L1 (Comprimento desacoplado): 69,4 mm
Vazão: 45 l/min a 0,2 MPa
Vedações: PUR
Peso: 268 g
* Botão em resina acetal amarelo

FFHB 06 F N
D1: 30 mm
L1: 69,4 mm
Vazão: 45 l/min a 0,2 MPa
Vedações: PUR
Peso: 268 g
* Botão em resina acetal preto

FFHB 08 F G
D1: 38 mm
L1: 74,6 mm
Vazão: 110 l/min a 0,2 MPa
Vedações: PUR
Peso: 450 g
* Botão em resina acetal amarelo

FFHB 08 F N
D1: 38 mm
L1: 74,6 mm
Vazão: 110 l/min a 0,2 MPa
Vedações: PUR
Peso: 450 g
* Botão em resina acetal preto

FFHB 12 F G
D1: 46 mm
L1: 96,3 mm
Vazão: 150 l/min a 0,2 MPa
Vedações: PUR
Peso: 780 g
* Botão em resina acetal amarelo

FFHB 12 F N
D1: 46 mm
L1: 96,3 mm
Vazão: 150 l/min a 0,2 MPa
Vedações: PUR
Peso: 780 g
* Botão em resina acetal preto

Acessórios & Peças de Reposição

• FFHB 06 TOOL — Ferramenta, Aço (para tamanho 3/8")
• FFHB 08 TOOL — Ferramenta, Aço (para tamanho 1/2")
• FFHB 12 TOOL — Ferramenta, Aço (para tamanho 3/4")

Etiquetas de identificação (kits)

• K SPINT 2P06 B — Azul — Kit contendo 10 botões em resina acetal azuis para cartuchos FFHB 3/8"
• K SPINT 2P06 G — Amarelo — Kit contendo 10 botões em resina acetal amarelos para cartuchos FFHB 3/8"
• K SPINT 2P06 R — Vermelho — Kit contendo 10 botões em resina acetal vermelhos para cartuchos FFHB 3/8"
• K SPINT 2P06 V — Verde — Kit contendo 10 botões em resina acetal verdes para cartuchos FFHB 3/8"

Notas
Os cartuchos destinam-se à instalação frontal em cavidades do coletor. A ligação múltipla simultânea está disponível através de um mecanismo de alavanca. A desconexão do acoplamento autónomo é efetuada pressionando o botão em resina acetal. Botões coloridos (amarelo, preto, azul, vermelho, verde) ajudam a evitar trocas entre as linhas hidráulicas.

Especificações técnicas

• Série intercambiável: ISO 16028
• Tipo de válvula: Plano
• Conexão: Push to connect
• Desconexão: Recuo da luva
• Conexão sob pressão: Não permitida
• Material: Aço
• Vedações: PUR
• Tratamento superficial: MATE 1000 (ZnNi)
• Temperaturas de trabalho: -25 °C a 100 °C
• Pressão de ruptura e desempenho por tamanho:
  06 (10 mm): Pressão de trabalho 35 MPa; Vazão 45 l/min a 0,2 MPa; Vazamento 0,008 ml; Pressão de ruptura fêmea 140 MPa; Pressão de ruptura macho+fêmea 180 MPa
• 08 (12,5 mm): Pressão de trabalho 35 MPa; Vazão 110 l/min a 0,2 MPa; Vazamento 0,01 ml; Pressão de ruptura fêmea 140 MPa; Pressão de ruptura macho+fêmea 160 MPa
• 12 (19 mm): Pressão de trabalho 35 MPa; Vazão 150 l/min a 0,2 MPa; Vazamento 0,02 ml; Pressão de ruptura fêmea 140 MPa; Pressão de ruptura macho+fêmea 140 MPa
• Exceções: O cartucho deve ser instalado em alojamento dedicado conforme o desenho técnico Faster DN000071.
