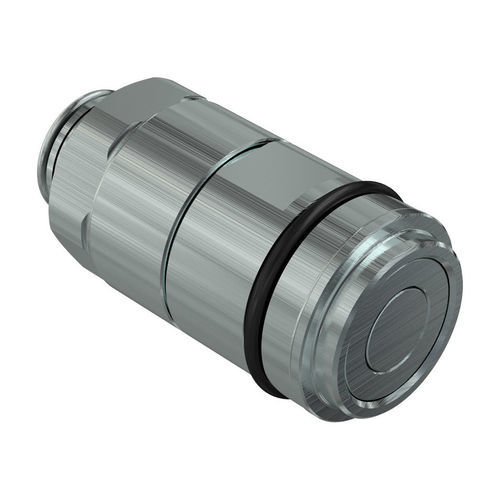

Conjunto para acoplamento 2 tubos FFC series

Visão geral do produto
Acoplamentos auto-alinhantes de face plana para multi-conexões. Desalinhamentos até ± 0,5 mm e ± 1° (angular) são compensados automaticamente durante a conexão. Componentes em aço inoxidável (AISI 316) com vedações Viton. Perfil proprietário FASTER.

Itens - Fêmea

• Tamanho: 6.3 mm (1/4") — Nº peça: FFC14 F 2V — D1: 19 mm — L1: 44.8 mm — Vazão: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 60 g
• Tamanho: 10 mm (3/8") — Nº peça: FFC38 F 2V — D1: 23.9 mm — L1: 49.3 mm — Vazão: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 103 g
• Tamanho: 12.5 mm (1/2") — Nº peça: FFC12 F 2V — D1: 31.3 mm — L1: 70.8 mm — Vazão: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 60.7 g

Itens - Macho

• Tamanho: 6.3 mm (1/4") — Nº peça: FFC14 M 2V — D1: 19.6 mm — D3: 12.1 mm — L1: 36 mm — Vazão: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 38 g
• Tamanho: 10 mm (3/8") — Nº peça: FFC38 M 2V — D1: 24.5 mm — D3: 16.1 mm — L1: 40.5 mm — Vazão: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 65.8 g
• Tamanho: 12.5 mm (1/2") — Nº peça: FFC12 M 2V — D1: 32.5 mm — D3: 19.7 mm — L1: 56 mm — Vazão: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Vedações: FKM — Peso: 60.7 g

Acessórios & Peças

• KIT FFC SR — Para acoplamentos — Material: Aço

Queda de pressão / diagramas
Diagrama de vazão disponível para a série FFC (características de vazão / diagrama de queda de pressão associado à série de produtos).

Avisos
Este produto pode expô-lo a substâncias químicas como chumbo ou níquel que são reconhecidas em algumas jurisdições como causadoras de câncer, defeitos congênitos ou outros danos reprodutivos.

Características técnicas / especificações

• Material: Aço inoxidável (AISI 316)
• Vedações: FKM (Viton)
• Temperaturas de trabalho: -20 °C a 200 °C
• Intercâmbio de série: FASTER
• Tipo de válvula: Plana
• Conexão: Especial
• Desconexão: Especial
• Conexão sob pressão: Não permitida
• Pressão de ruptura e desempenho (resumo por dash size):
  Dash 02 — Tamanho: 3.2 mm — Pressão de trabalho: 25 MPa — Vazão: 2.5 l/min a 0.2 MPa — Vazamento: 0.002 ml — Força de conexão: 80 N — Pressão de ruptura macho: 100 MPa — Pressão de ruptura fêmea: 100 MPa — Macho+Fêmea: 130 MPa
  Dash 04 — Tamanho: 6.3 mm — Pressão de trabalho: 32 MPa — Vazão: 8 l/min a 0.2 MPa — Vazamento: 0.002 ml — Força de conexão: 80 N — Pressão de ruptura macho: 150 MPa — Pressão de ruptura fêmea: 90 MPa — Macho+Fêmea: 130 MPa
  Dash 06 — Tamanho: 10 mm — Pressão de trabalho: 25 MPa — Vazão: 23 l/min a 0.2 MPa — Vazamento: 0.006 ml — Força de conexão: 110 N — Pressão de ruptura macho: 90 MPa — Pressão de ruptura fêmea: 100 MPa — Macho+Fêmea: 100 MPa
  Dash 08 — Tamanho: 12.5 mm — Pressão de trabalho: 45 MPa — Vazão: 35 l/min a 0.2 MPa — Vazamento: 0.006 ml — Força de conexão: 185 N — Pressão de ruptura macho: 140 MPa — Pressão de ruptura fêmea: 80 MPa — Macho+Fêmea: 180 MPa
