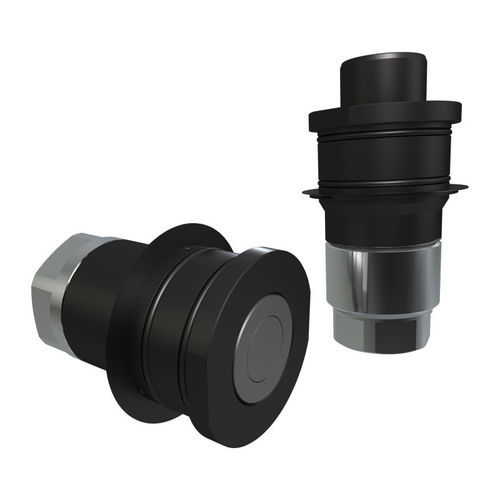

Acoplamento rígido QTC series

para painéisindustrialpara uso intensivo

Descrição
Estes acoplamentos de face plana para montagem em painel série QTC foram projetados para aplicações CE de serviço pesado e para integração em sistemas automáticos de multiconexão personalizados. Permitem a rápida troca de ferramentas hidráulicas a partir da cabine do operador e a instalação frontal na placa com anéis Seeger. O design otimizado dos componentes internos reduz o consumo de energia e garante resistência mecânica.

Itens - Fêmea (dimensões-chave e desempenho)

• Tamanho 10 mm — Ref. QTC06 38GAS F — Rosca BSPP 3/8" FEMEA — HEX1 34 mm — D1 48 mm — D2 40 mm — L1 77.5 mm — Espessura da placa (L3) 30.75 mm — Vazão 32 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 12.5 mm — Ref. QTC08 12GAS F — Rosca BSPP 1/2" FEMEA — HEX1 41 mm — D1 55 mm — D2 48 mm — L1 86.2 mm — Espessura da placa (L3) 30.75 mm — Vazão 70 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 19 mm — Ref. QTC12 34GAS F — Rosca BSPP 3/4" FEMEA — HEX1 50 mm — D1 70 mm — D2 60 mm — L1 103.5 mm — Espessura da placa (L3) 30.75 mm — Vazão 120 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 25 mm — Ref. QTC16 1GAS F — Rosca BSPP 1" FEMEA — HEX1 60 mm — D1 80 mm — D2 70 mm — L1 108 mm — Espessura da placa (L3) 35.75 mm — Vazão 200 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g
• Tamanho 31.5 mm — Ref. QTC20 114GAS F — Rosca BSPP 1-1/4" FEMEA — HEX1 60 mm — D1 85 mm — D2 75 mm — L1 117.3 mm — Espessura da placa (L3) 35.75 mm — Vazão 350 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g
• Tamanho 37.5 mm — Ref. QTC24 112GAS F — Rosca BSPP 1-1/2" FEMEA — HEX1 80 mm — D1 103 mm — D2 90 mm — L1 138.2 mm — Espessura da placa (L3) 35.75 mm — Vazão 420 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g

Itens - Macho (dimensões-chave e desempenho)

• Tamanho 10 mm — Ref. QTC06 38GAS M — Rosca (lado de acoplamento) BSPP 3/8" FEMEA — HEX1 30 mm — D1 48 mm — D2 30 mm — L1 96.8 mm — Espessura da placa (L3) 30.75 mm — Vazão 32 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 12.5 mm — Ref. QTC08 12GAS M — Rosca (lado de acoplamento) BSPP 1/2" FEMEA — HEX1 36 mm — D1 55 mm — D2 48 mm — L1 109.5 mm — Espessura da placa (L3) 30.75 mm — Vazão 70 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 19 mm — Ref. QTC12 34GAS M — Rosca (lado de acoplamento) BSPP 3/4" FEMEA — HEX1 46 mm — D1 70 mm — D2 60 mm — L1 122.5 mm — Espessura da placa (L3) 30.75 mm — Vazão 120 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: -
• Tamanho 25 mm — Ref. QTC16 1GAS M / QTC16 1NPT M — Rosca (lado de acoplamento) BSPP 1" FEMEA / NPTF 1" FEMEA — HEX1 55 mm — D1 80 mm — D2 70 mm — L1 143.8 mm — Espessura da placa (L3) 35.75 mm — Vazão 200 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g
• Tamanho 31.5 mm — Ref. QTC20 114GAS M / QTC20 114NPT M — Rosca (lado de acoplamento) BSPP 1-1/4" FEMEA / NPTF 1-1/4" FEMEA — HEX1 55 mm — D1 85 mm — D2 75 mm — L1 165.8 mm — Espessura da placa (L3) 35.75 mm — Vazão 350 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g
• Tamanho 37.5 mm — Ref. QTC24 112GAS M / QTC24 112NPT M — Rosca (lado de acoplamento) BSPP 1-1/2" FEMEA / NPTF 1-1/2" FEMEA — HEX1 75 mm — D1 103 mm — D2 90 mm — L1 187.1 mm — Espessura da placa (L3) 35.75 mm (algumas variantes 35.6) — Vazão 420 l/min @0.2 MPa — Vedantes HNBR & PUR — Peso: 0 g

Diagramas / Vazão
Diagrama de vazão disponível para a série QTC mostrando o comportamento indicativo da perda de carga (imagem do diagrama disponível na página do produto).

Especificações técnicas

• Material: Steel
• Vedantes: HNBR & PUR
• Temperatura de trabalho: -20 °C a 120 °C
• Tratamento de superfície: MATE 1000 (ZnNi)
• Pressão de trabalho: 46 MPa (indicada para todas as referências)
• Pressão de ruptura (Macho / Fêmea / Macho+Fêmea): 140 MPa
• Vazões típicas (@0.2 MPa por referência): 06 = 32 l/min, 08 = 70 l/min, 12 = 120 l/min, 16 = 200 l/min, 20 = 350 l/min, 24 = 420 l/min
• Força de conexão (N) por referência: 06 = 200 N, 08 = 200 N, 12 = 300 N, 16 = 300 N, 20 = 500 N, 24 = 500 N
• Compatibilidade de série: FASTER
• Tipo de válvula: Flat
• Conexão: Push to Connect
• Desconexão: Pull to Disconnect
• Conexão sob pressão: Permitida (metade macho até 35 MPa / 5.000 PSI)
