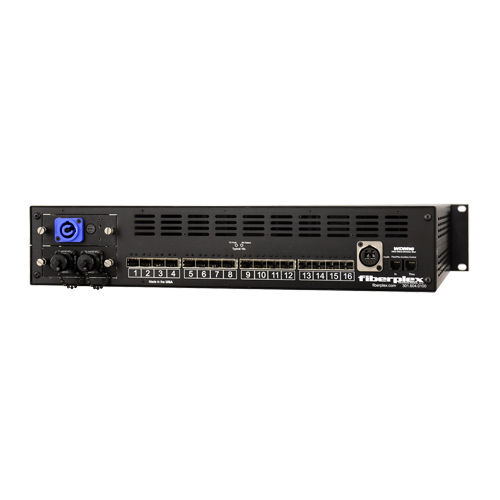

Multiplexer módulo WDM16

multicanaisde fibra ópticaóptico

O FiberPlex WDM16 é um Multiplexador de Comprimento de Onda Activo de 16 Canais. Em termos simples, é um dispositivo que permite ao utilizador combinar até 16 fontes de dados num único par de fibras. Cada canal pode ser ligado via fibra com módulos de fibra seleccionados FiberPlex FOM, FOI ou TD Series, FiberPlex LightViper™ ou com praticamente qualquer equipamento de fibra óptica de terceiros com taxas de dados de 155 megabits até 3 gigabits por canal, para uma possível taxa máxima de dados agregados de 48 Gbps. Alternativamente, o WDM16 pode ser combinado com a nossa vasta selecção de módulos SFP de cobre e ligar vídeo HD, Ethernet, áudio e mais directamente a um canal. Teoria de Operação da WDM A luz infravermelha tem uma frequência de aproximadamente 400 Terahertz (400.000 Gigahertz). Isto é cerca de 125.000 vezes superior à taxa de dados de um SFP típico de 3 Gigabit, o que significa que uma grande proporção da largura de banda de um cabo de fibra óptica é desperdiçada. O actual estado da arte não permite utilizar toda essa largura de banda, mas podemos recuperar parte dela através de uma técnica chamada "Coarse Wave Division Multiplexing," ou "CWDM" Essencialmente, é a técnica simples de tomar cada canal de 3 Gigabit e utilizá-lo para modular uma frequência diferente naquela largura de banda de 400 Terahertz. Isto é feito através de uma série de filtros ópticos e combinadores, juntamente com lasers e fotodíodos sintonizados a uma frequência central de infravermelhos específica. Historicamente, porém, a óptica é referida, não pela sua frequência, mas pelo seu comprimento de onda, que é a velocidade da luz dividida pela frequência.
