Talha de cabo de aço elétrica MH series

manualde velocidade variávelcompacta

Visão geral do produto

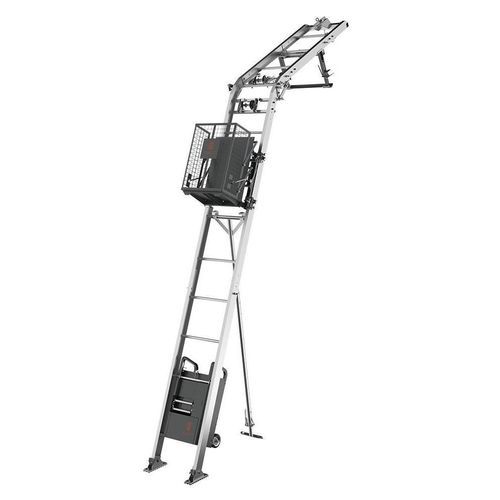

Os sistemas MH03L250 (plug-in) e MH04L120 (bateria) são elevadores de escada portáteis projetados para locais com espaço reduzido. Fornecem elevação estável e controlada de painéis, telhas e cargas até o telhado e áreas de baixa altura, minimizando o volume de transporte e o tempo de montagem.

Cenários de aplicação

• Construção e manutenção de edifícios de baixa altura
• Instalação e manutenção de painéis fotovoltaicos em coberturas
• Movimentação logística e elevação de materiais (móveis, eletrodomésticos, materiais de construção)

Guincho de escada plug-in — Características

• Montagem modular sem ferramentas
• Componentes compactos e leves para transporte fácil
• Mecanismo de trava de segurança especializado
• Múltiplas plataformas de transporte intercambiáveis
• Sistema integrado de proteção contra quedas

Guincho de escada plug-in — Vantagens

• Conexões de liberação rápida permitem montagem sem chaves
• Unidade de acionamento pesa 65 kg; sistema cabe em uma van padrão
• Redundância mecânica entra em ação em caso de ruptura do cabo
• Transportadores intercambiáveis para painéis, telhas e baldes

Guincho de escada plug-in — Benefícios

• Implantação rápida: reduz o tempo de montagem no local em até 60%
• Eficiência logística: elimina a necessidade de transporte pesado
• Mitigação de riscos: facilita a conformidade com requisitos de segurança CE/UL
• Versatilidade operacional: uma unidade atende vários ofícios

Guincho de escada a bateria — Características

• Compatibilidade com baterias duplas para operação prolongada
• Operação sem fio via controle remoto
• Acionamento por cabo de aço para alta durabilidade
• Função de inclinação automática (top-flip) para manuseio de painéis
• Equipado com sistema de proteção contra quedas

Guincho de escada a bateria — Vantagens

• Compatível com ecossistemas de baterias 18 V comuns (ex.: Dewalt, Milwaukee)
• Elimina cabos soltos e dependência de alimentação externa
• Durabilidade superior em relação a alternativas com tiras de nylon
• Inclinação mecânica auxilia na recuperação da carga no ápice

Guincho de escada a bateria — Benefícios

• Eficiência de capital: utiliza baterias já possuídas pelo empreiteiro
• Segurança aprimorada: reduz riscos de tropeços e elétricos
• Vida útil prolongada: maior resistência à abrasão
• Ergonomia: reduz esforço físico dos operadores que recebem materiais

Detalhes do produto / Componentes-chave

• Conectores de seção de trilho: conecte seções de guia usando parafusos e olhais projetados para montagem sem ferramentas respeitando o torque requerido
• Unidade de acionamento: permite baixar a carga manualmente e transporte fácil; controle VFC disponível no modelo MH03L250-expert para partida/parada mais suave
• Suporte de telhado: suporta trilhos no telhado, garantindo estabilidade e protegendo a cobertura
• Seção articulada: ângulos ajustáveis entre 20° e 42° para adaptar-se a telhados e superfícies inclinadas
• Carroçaria: carroçaria em aço carbono soldada com mecanismo de retenção de segurança em caso de ruptura do cabo
• Tambor estriado LBS: assegura enrolamento ordenado em camadas múltiplas, reduzindo atrito e prolongando a vida útil do cabo
• Seção de cabeça: dispositivo de ancoragem do cabo com plataforma giratória integrada para guia
• Material da seção de trilho: liga de alumínio de alta resistência, estrutura rebitada
• Plataformas opcionais: Plataforma para painéis solares (top-flip) e Plataforma universal (desdobramento horizontal e flip) para diferentes cenários de transporte
• Seção inferior: dispositivos de amortecimento e fixação para instalação e desmontagem rápida

Especificações técnicas

• Guincho de escada plug-in — Modelo: MH03L250
• Carga nominal: 250 kg / 552 lbs
• Velocidade de elevação: 30 m/min / 98 ft/min (dupla velocidade)
• Altura máxima de elevação: 21 m / 68 ft
• Partida / Parada: função de partida/parada suave
• Classe IP: IP54 (elétrica)
• Temperatura de operação: -20°C a +55°C
• Peso da unidade de acionamento: 65 kg / 143 lbs (123 lbs opcional)
• Nível de ruído: 72-76 dB
• Diâmetro do cabo: 6 mm
• Alimentação: 230/110 V, adaptação de frequência
• Sistema de controle: VFC (Controle de Frequência Variável) com detecção de sobrecarga


• Guincho de escada a bateria — Modelo: MH04L120
• Potência: 550 W
• Tensão da bateria: 2 × 18 V / 5 Ah
• Compatibilidade de bateria: Dewalt / Milwaukee
• Carga nominal: 120 kg / 265 lbs
• Altura máx. de elevação: 14 m / 46 ft (personalizável)
• Velocidade de elevação: 15 m/min / 49 ft/min
• Diâmetro do cabo: 5 mm
• Classificação de impermeabilidade: IP54 (elétrica)
• Detecção de sobrecarga: proteção de sobrecorrente
