Linha de vida horizontal TF series

contínuaflexívelEN 795

Visão geral do produto

• O sistema de proteção contra quedas horizontal (linha de vida) é um sistema de ancoragem contínuo projetado para permitir que o pessoal trabalhe em altura com segurança e liberdade de movimento ao longo de um trajeto definido (telhados, fachadas, plataformas, estruturas industriais).

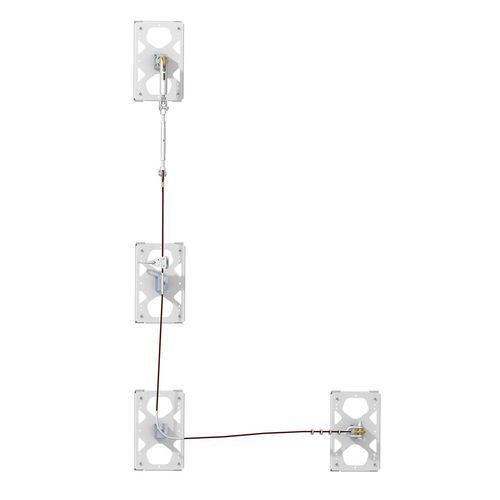

• O sistema pode ser instalado em trechos retos ou com cantos; a âncora móvel (traveller) desliza ao longo do cabo e passa pelos suportes sem desmontagem, permitindo movimento contínuo.
• Projetado para uso simultâneo por vários utilizadores e para diversas tarefas de manutenção e acesso.
• Em caso de queda, a absorção de energia integrada e a geometria do sistema reduzem as forças máximas para limitar o impacto no utilizador e na estrutura de ancoragem.
• Os componentes principais são fabricados em aço inoxidável para resistência à corrosão e adaptação a variadas condições ambientais.

Componentes principais

• Âncora final: Ponto de ancoragem e suporte em aço inoxidável 316L; certificado CE, conforme EN 795:2012.
• Suporte intermédio: Suporte soldado que permite a passagem suave dos travellers sem desmontagem; espaçamento controlado para limitar a flecha do cabo.
• Suporte de curva: Suporte para passagens em canto, projetado para passagem suave do cabo e do traveller.
• Tensor: Dispositivo para tensionar a linha de vida, reduzir deslocamentos laterais durante uma queda e limitar altura e forças de impacto.
• Amortecedor de impacto: Elemento absorvedor de energia que mitiga as forças de paragem para proteger pessoas e estrutura.
• Âncora móvel (traveller): Move-se ao longo da linha de vida, contorna suportes intermédios e de curva, e pode ser montada/desmontada em qualquer posição.
• Cabo de aço: Disponível zincado, em aço inoxidável 304 ou 316; diâmetros conforme o modelo.

Tabela de especificações
Modelo: TF-SH80
Material: Aço inoxidável 304 / 316
Diâmetro do cabo: 8,0 mm
Carga nominal: 12 kN
Espaçamento dos suportes intermédios: ≤ 12 m
Dispositivo antqueda aplicável: TF-H10
Norma: EN 795:2012
Certificação: CE
Personalização: Projeto e fabricação personalizados

Modelo: TF-SH10
Material: Aço inoxidável 304 / 316
Diâmetro do cabo: 9,5 mm
Carga nominal: 12 kN
Espaçamento dos suportes intermédios: ≤ 12 m
Dispositivo antqueda aplicável: TF-H10
Norma: EN 795:2012
Certificação: CE
Personalização: Projeto e fabricação personalizados

Modelo: TF-SH83
Material: Aço inoxidável 304 / 316
Diâmetro do cabo: 8,3 mm
Carga nominal: 12 kN
Espaçamento dos suportes intermédios: ≤ 12 m
Dispositivo antqueda aplicável: TF-H10
Norma: EN 795:2012
Certificação: CE
Personalização: Projeto e fabricação personalizados


Notas adicionais

• O desenho do sistema permite disposições rectas ou em cantos.
• O traveller / âncora móvel passa pelos suportes sem desmontagem para movimento ininterrupto ao longo da linha.
• Opções de cabo: zincado, inox 304 ou inox 316 conforme o ambiente.

Especificações técnicas

• Modelos: TF-SH80, TF-SH10, TF-SH83
• Materiais: Aço inoxidável 304 ou 316 (âncora final especificada como 316L)
• Diâmetros do cabo: 8,0 mm (TF-SH80), 9,5 mm (TF-SH10), 8,3 mm (TF-SH83)
• Carga nominal: 12 kN
• Espaçamento dos suportes intermédios: ≤ 12 m
• Dispositivo antqueda aplicável: TF-H10
• Normas: EN 795:2012
• Certificação: CE
• Personalização: Projeto e fabricação personalizados disponíveis
