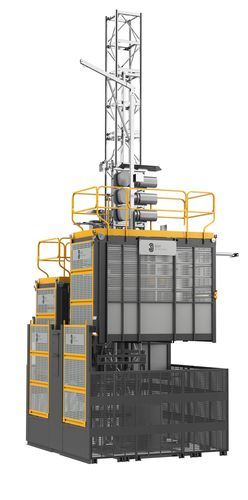

Elevador de pinhão e cremalheira CH Series

elétricamotorizadapara o setor da construção

Visão geral
A série CH de monta-cargas de obra foi projetada para logística em construções de grande altura e ciclos intensivos. Disponível em configuração de cabine simples (CH200) e cabine dupla (CH200/200), o sistema utiliza acionamento cremalheira-pinhão e controle por frequência variável para transportar pessoas e materiais em velocidades selecionáveis de até 63 m/min. Projetada para operação contínua no canteiro, a série CH combina rendimento, dispositivos de segurança e opções de acionamento energeticamente eficientes.

Características

• Capacidade para cabine dupla para operação simultânea
• Velocidades elevadas selecionáveis até 63 m/min
• Controle por frequência variável (VFC/VFD) eficiente

Vantagens

• Duplica a capacidade de transporte vertical num único mastro
• Deslocamento vertical rápido para reduzir tempos de trânsito
• Corrente de arranque reduzida para melhor gestão da alimentação elétrica no canteiro

Benefícios

• Fluxo logístico: Suporta picos de troca de turno e entregas de materiais simultâneas
• Eficiência operacional: Minimiza tempos de espera e transferência para andares superiores
• Redução de custos: Diminui consumo de energia e demanda máxima do canteiro

Detalhes do produto

• Dispositivo de segurança: Bloqueio por excesso de velocidade que aciona automaticamente; se a velocidade de descida exceder o valor nominal, o sistema bloqueia e corta a alimentação imediatamente.
• Ancoragem (Tie-in): Sistema estrutural de ancoragem que fixa o mastro ao edifício, restringe oscilações e transfere cargas laterais para garantir levantamento vertical estável.
• Unidade de acionamento: Motor com redutor que aciona o pinhão ao longo da cremalheira para um movimento vertical positivo e controlado.
• Seção do mastro: Seções modulares portantes que formam a coluna principal, guiam verticalmente e são extensíveis conforme a altura de trabalho requerida.
• Acionamento cremalheira-pinhão: Sistema forçado que fornece posicionamento preciso e alta capacidade de retenção.
• Inversor de frequência (VFD): Controla a lógica de comando do monta-cargas e oferece partidas/paradas suaves; compatível com controle inteligente e módulo de voz para conforto e controle operacional.

Especificações (tabela)
Modelo : CH200 (Simples) | CH200/200 (Duplo)
Carga nominal : 2000 kg | 2000 / 2000 kg
Velocidade : 0–46 m/min ou 0–63 m/min | 0–46 m/min ou 0–63 m/min
Sistema de controle : VFC (VFD)
Potência do motor : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
Dimensões da cabine : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
Altura máx. : até 300 m (mastro extensível)

Especificações técnicas

• Série: CH Series
• Configurações: Cabine simples (CH200) e cabine dupla (CH200/200)
• Carga nominal (simples): 2000 kg; (dupla): 2000 / 2000 kg
• Velocidades de operação: selecionáveis 0–46 m/min ou 0–63 m/min
• Controle: Controle de frequência variável (VFC / VFD)
• Opções de potência do motor: 2×11 kW, 2×18.5 kW, 3×11 kW, 3×18.5 kW; dupla: 2×(2×11) ou 2×(3×18.5) kW
• Dimensões da cabine: 3200 × 1500 × 2200 mm
• Altura máxima de trabalho: até 300 m (mastro extensível)
• Acionamento: Cremalheira e pinhão (drive forçado)
• Componentes chave: bloqueio por sobrevelocidade, sistema de ancoragem tie-in, unidade de acionamento, seções de mastro, cremalheira & pinhão, VFD com partida/parada suave e controle inteligente/módulo de voz
